二次壓降負載測試儀用來進行低壓計量用電流互感器變比的檢測，屏中首先給出接線提示：一次電流用C相鉗表進行測量，同時顯示出當前選擇的鉗表形式和檔位（用戶可根據被測互感器的實際電流情況選擇不同的鉗表，在不超量限的情況下盡可能的選擇接近的電流檔位），注意：鉗表的使用和參數設置中電流檔位的選擇一定要對應，否則會造成測試結果不正常的情況，例如：用戶使用口徑為50毫米的鉗表進行測量時，本應在100A【中鉗】和500A【中鉗】?jī)煞N量程中選擇，但用戶錯誤的選擇了400A【大鉗】或2000A【大鉗】中的一種，就會造成測試結果不正常；屏中還顯示一次側實測電流值、二次側實測電流值、測試變比值、測量夾角（通過夾角可判定互感器的一次側和二次側是否極性相同、是否相別一致；如果夾角為0°左右，則說明互感器一次和二次同極性且同相別；如果夾角為180°左右，則說明互感器一次和二次同相別但極性反；如果夾角為60°、120°、240°或300°左右的數值，則說明相別和極性都可能反）。（9）測試_485界面這個界面用來對全電子式多功能電能表進行485通訊接口正常與否和各個功能參數的測試；共分四屏，按F1可調出現場表各費率點及總的電能參數。圖十一、測試_485 電能按F2顯示各費率點及功率需量。圖十二、測試_485 需量按F3可調三相電壓、電流、有功功率、無功功率、功因數。圖十三、測試_485 電測按F4顯示現場表的工作狀態如近編程時間、需量清零時間、編程次數、需量清零次數、電池工作時間、電表日期、系統時間、需量周期、滑差時間、自動抄表日期等。圖十四、測試_485 狀態

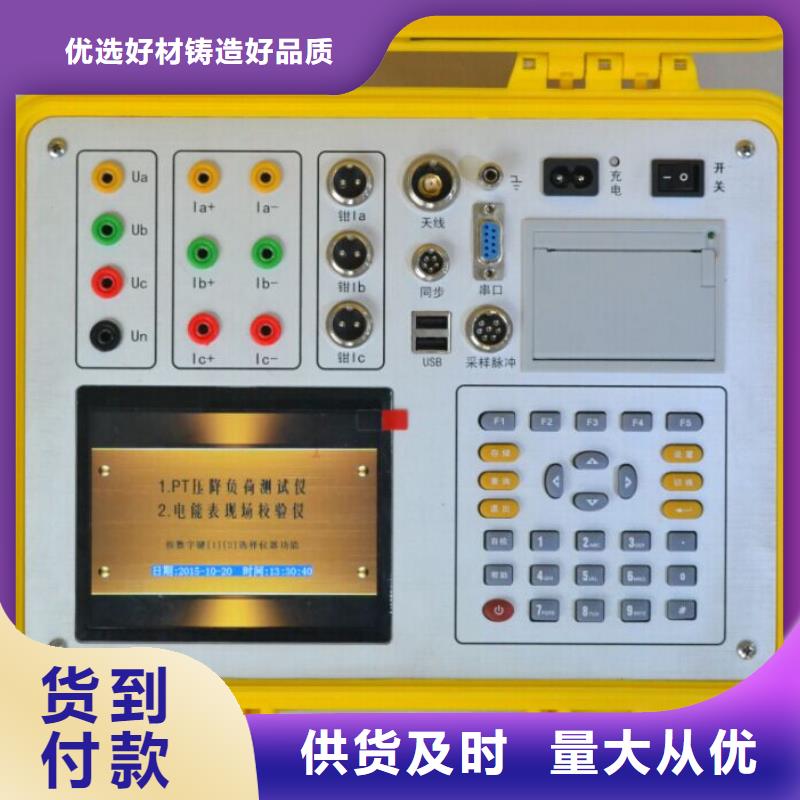

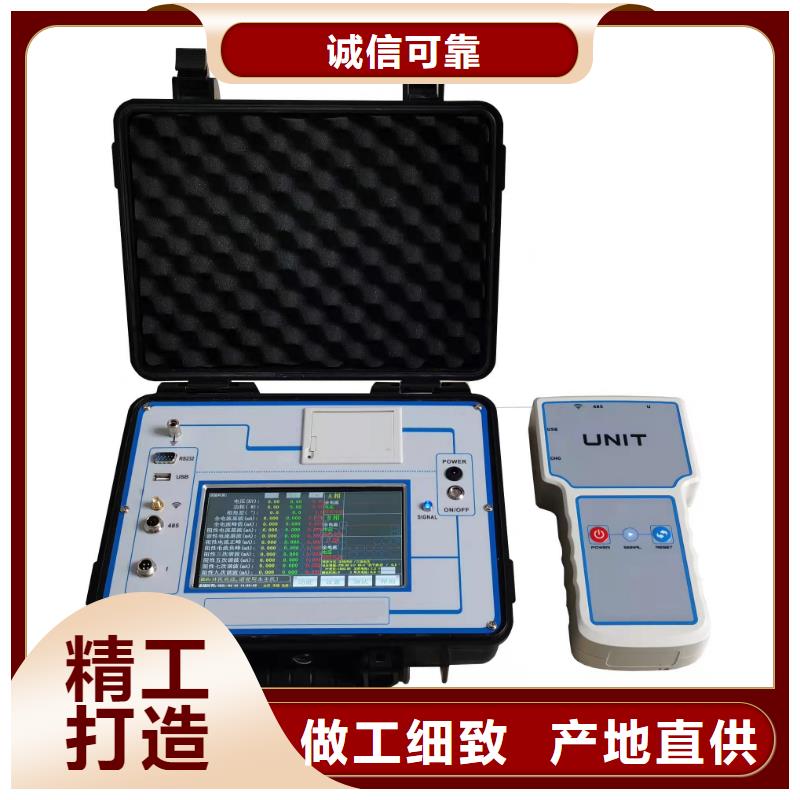

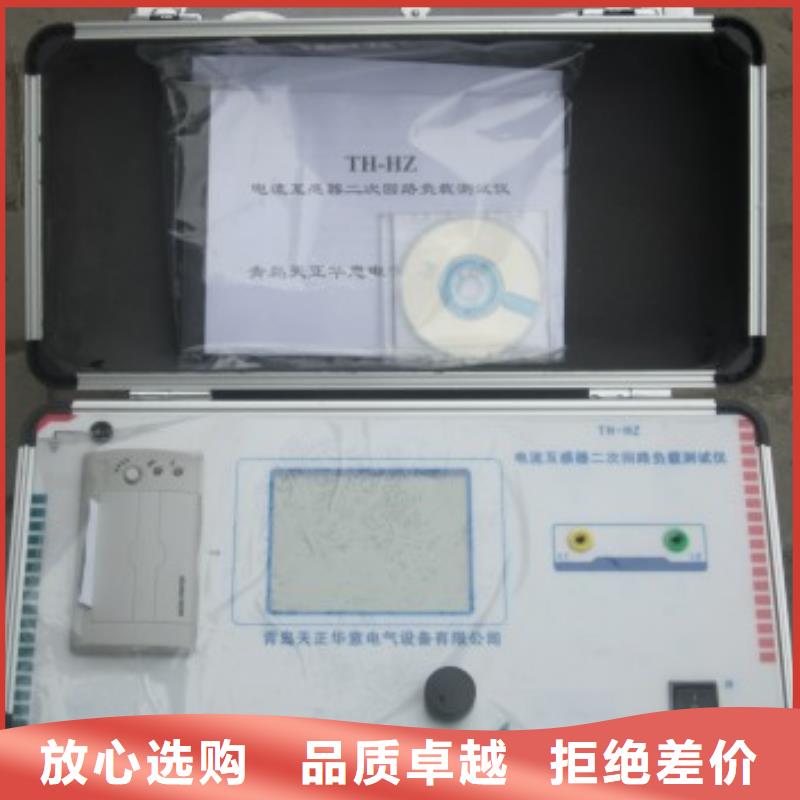

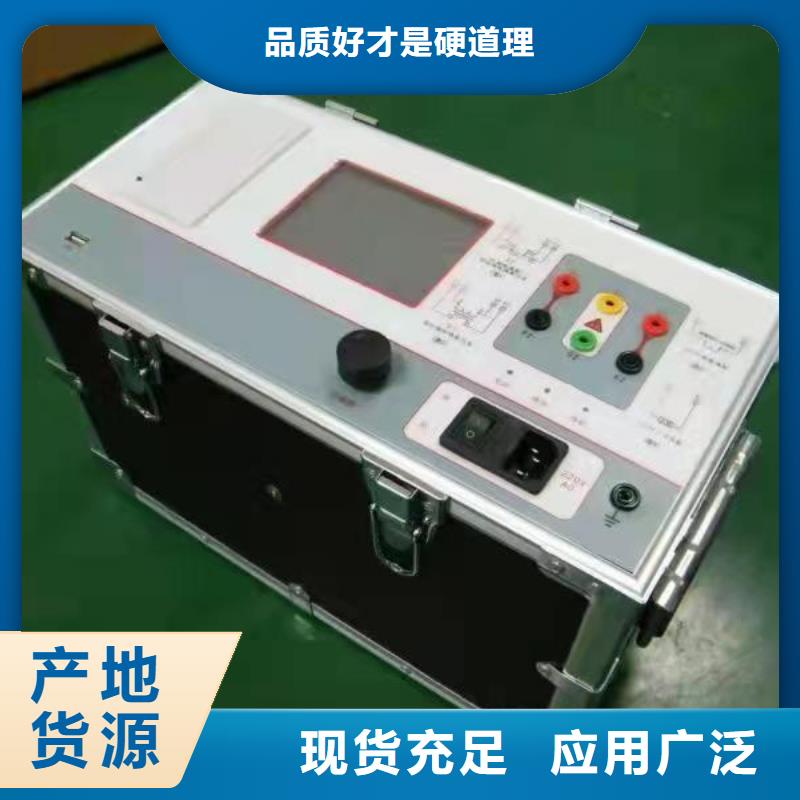

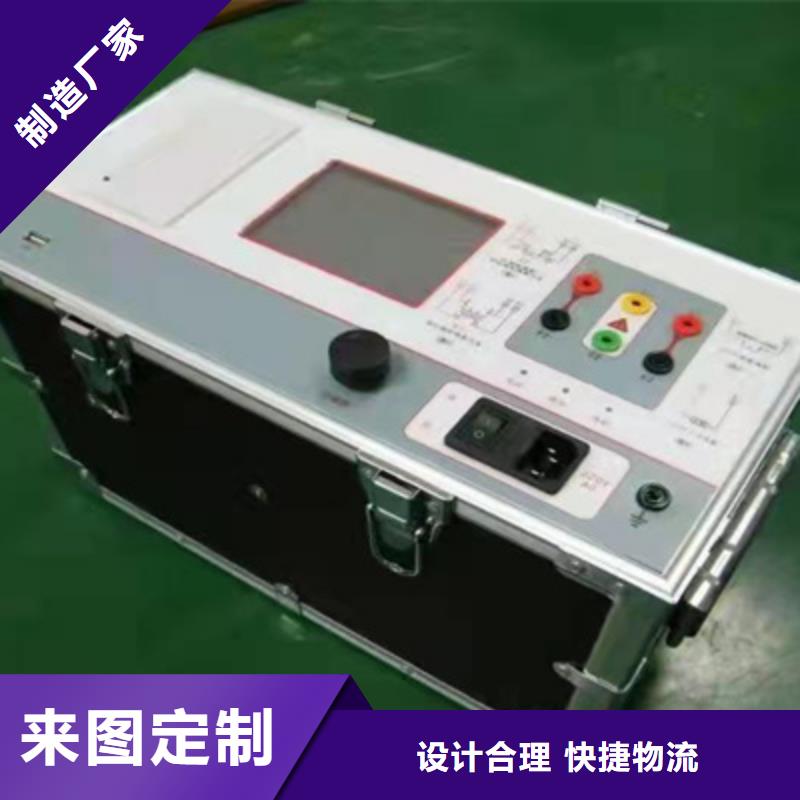

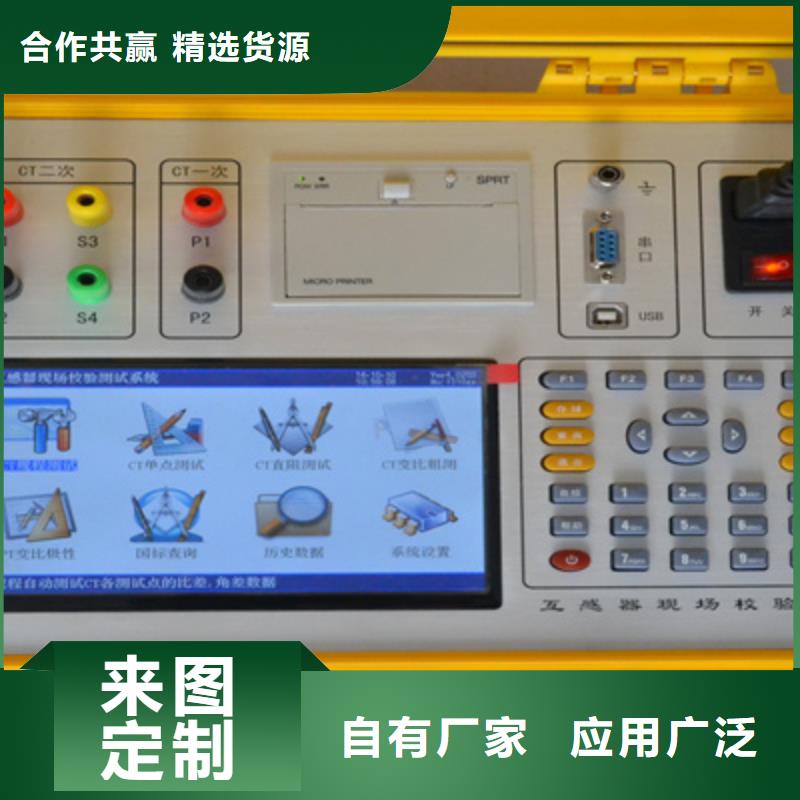

二次壓降負載測試儀結構外觀1、外型尺寸及面板布置?儀器外形正視如圖一：圖一、儀器正面試圖儀器面板下方的左側是液晶顯示器，右側是按鍵區；上方左側為接線端子部分，包括：電壓輸入端子UA、UB、UC、UN；電流輸入端子Ia＋、Ia-、Ib＋、Ib-、Ic＋、Ic-（其中Ia＋、Ib＋、Ic＋為電流流入端，Ia-、Ib-、Ic-為電流流出端 ；鉗形電流互感器接口（A相鉗、B相鉗、C相鉗）；USB端口，向右為接地端子、光電及脈沖信號接口和232串行口（用于上傳保存的數據至計算機）；右端為充電器接口（用于連接充電電源）和儀器工作開關；下方為打印機。儀器須及時充電，避免電池深度放電影響電池壽命，正常使用的情況下盡可能每天充電（長期不用在兩周內充一次電），以免影響使用和電池壽命，每次充電時間應在6小時以上。?儀器的配件箱尺寸，如圖二所示：圖二2、鍵盤操作鍵盤共有30個鍵，分別為：存儲、查詢、設置、切換、↑、↓、←、→、、退出、自檢、幫助、數字1、數字2（ABC）、數字3（DEF）、數字4（GHI）、數字5（JKL）、數字6（MNO）、數字7（PQRS）、數字8（TUV）、數字9（WXYZ）、數字0、小數點、＃、輔助功能建F1、F2、F3、F4、F5。各鍵功能如下：↑、↓、←、→鍵：光標移動鍵；在主菜單中用來移動光標，使其指向某個功能菜單，按確認鍵即可進入相應的功能；在參數設置功能屏下上下鍵用來切換當前選項，左右鍵改變數值。鍵：確認鍵；在主菜單下，按此鍵即進入被選中的功能，另外，在輸入某些參數時，開始輸入和結束輸入。

二次壓降負載測試儀電壓幅值的大小與電壓矢量的長度成比例。電流幅值的大小與電流矢量的長度成比例。在界面的右側用數字顯示電壓，電流的幅值和相位，并且自動的判斷電壓相序和電流相序是否正確。用白色方塊表示幅值大小，相序無法判斷，用紅色方塊表示相序錯誤，用綠色方塊表示相序正確。所有矢量都是以UA為相位參考，界面如下圖所示：2、操作說明數據保持功能保持功能使屏幕上的參數測量值，矢量圖保持不變，便于用戶讀取、分析等。通過按下F2鍵即可實現當前測量結果的保持與取消保持。切換到三相伏安界面在本界面時，按下F1鍵，儀表回到三相伏安界面。切換到單路測試界面在本界面時，按下F4鍵，儀表跳轉到單路測試界面。切換到顯示設置界面在本界面時，按下F3鍵，儀表跳到顯示設置界面。在該界面下，可以實現矢量圖的角度正方向，零序位置，基準量角度，以及是否顯示UA,UB,UC,IA,IB,IC矢量。界面如下圖所示。用←，→鍵移動到需要更改的項目，并用↑，↓鍵更改項目選項。由于電測計量部門和繼電保護部門不同用戶習慣不同，國內外不同設備上顯示向量圖方式也不同，為方便用戶使用，向量圖繪制還可以根據用戶習慣進行設置，角度正方向可設為順時針或逆時針，0°角可設為12 點鐘方向或3 點鐘方向，基準量可以設為0°或330°。可以設置是否顯示UA,UB,UC,IA,IB,IC.更改完參數設置后，可以按F3鍵，保存設置，另外也可按F2直接復默認設置參數，按F1鍵回到矢量圖界面查看設置的結果。
