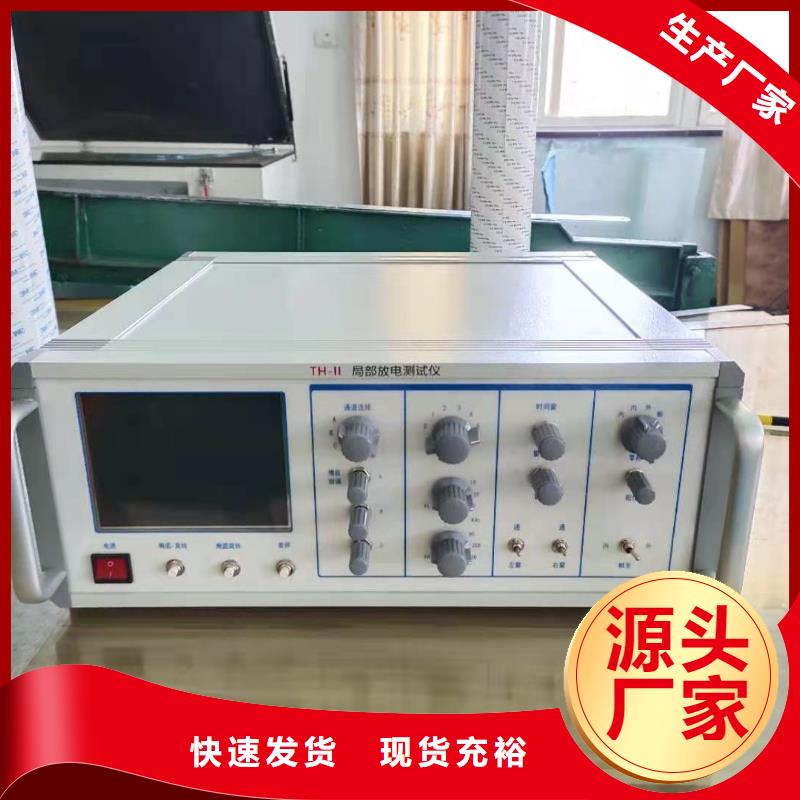

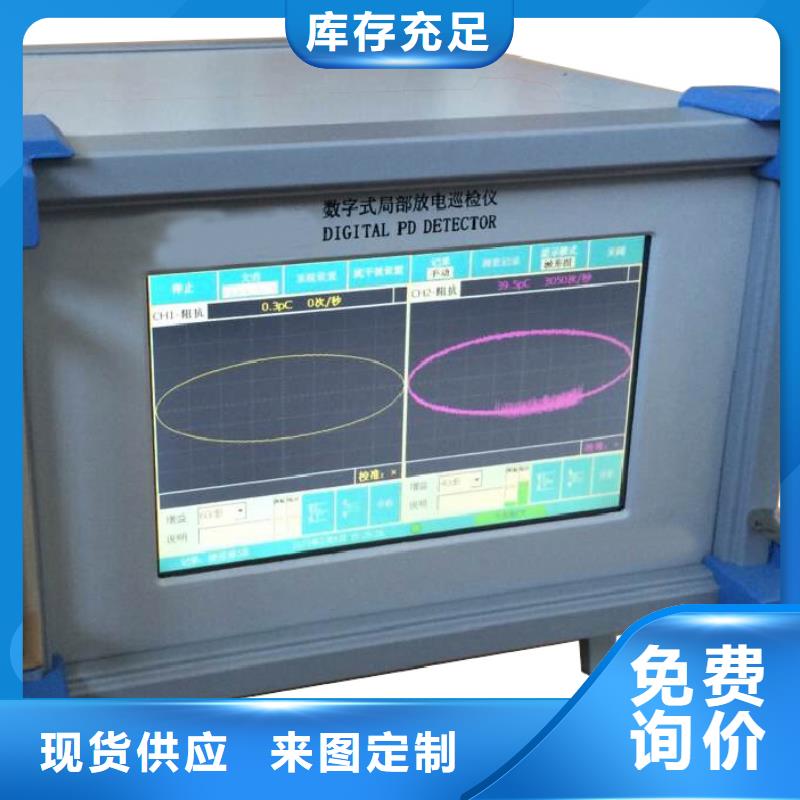

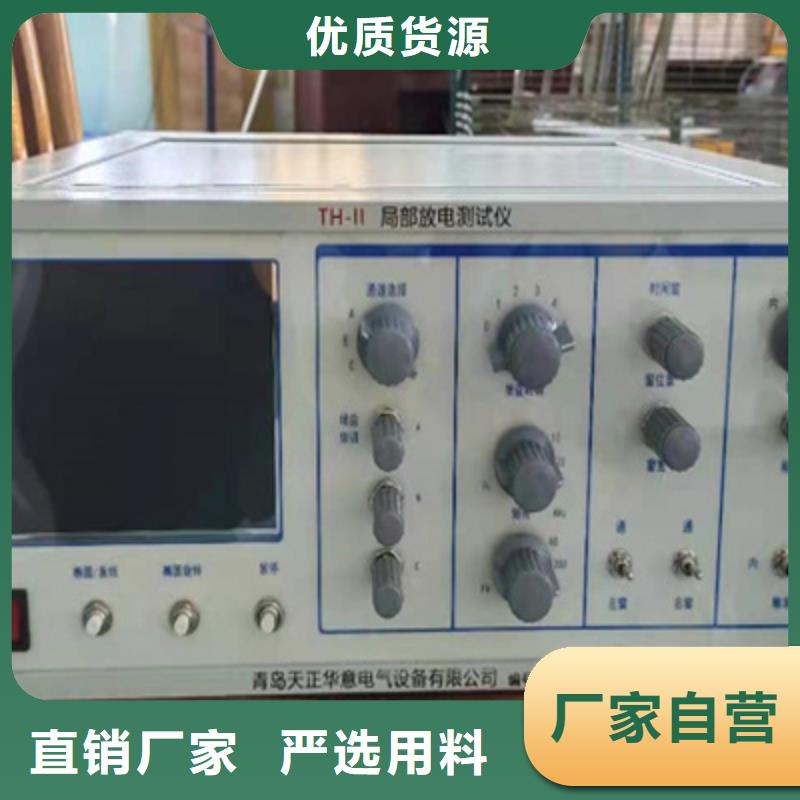

手持式超聲波局部放電檢測儀1. 產品概述GIS以結構緊湊、可靠性高等優點已成為超、特高壓電力系統中的主流設備。隨著GIS的廣泛應用，GIS設備運行可靠性引起了國際社會和電力部門的普遍關注。從近40年運行經驗來看，絕緣故障始終是影響GIS可靠性的重要原因之一，局部放電是導致GIS設備絕緣劣化直至閃絡故障發生的主要表現形式。GIS內部一旦出現絕緣故障，極易造成設備故障，將破壞電力系統正常運行，給國民經濟和社會正常秩序造成不良影響。因此，實現對GIS局部放電在線檢測意義重大。TH-9029UHF局部放電巡檢儀是我公司總結多年局部放電測量經驗，采用特高頻(UHF)測量和超聲波(US)測量兩種新興技術設計的數字化局部放電帶電檢測專用儀器。本系統采用現代電子和計算機綜合技術，實現信號放大、濾波、數據采集、數據處理、局部放電參數計算，圖譜繪制，試驗報告自動生成，從而完成局部放電的智能化測量與分析。本設備采用手持式設計、Wince系統開發；設備輕巧、攜帶方便、測量快速、便于現場使用；界面友好、操作簡單、刷新速率高；功能完善、抗干擾能力強、測量準確。本儀器在檢測過程中對待檢測電力設備沒有任何損害，且對設備的運行沒有任何影響。根據UHF和US方法的多種檢測模式得到的圖譜對檢測電力設備絕緣缺陷或隱患進行診斷分析，可清楚的判斷該電力設備的運行狀態。

手持式超聲波局部放電檢測儀?相位模式由于局部放電信號的產生與工頻電場具有相關性，因此可以將工頻電壓作為參考量，通過觀察被測信號的發生相位是否具有聚集效應來判斷局部放電是否因設備內部放電引起的。圖5-14US相位模式圖說明橫軸為角度（0～360°），縱軸為信號幅值（mV）。?脈沖模式微粒每碰撞殼體一次，就發射一個寬帶瞬態聲脈沖，它在殼體內來回傳播。這種顆粒的聲信號是顆粒端部的局部放電和顆粒碰撞殼體的混合信號。脈沖模式可記錄微粒每次碰撞殼體時的時間和產生的脈沖幅值，并以飛行圖的形式顯示出來。圖5-15US脈沖模式圖說明橫軸為周期，縱軸為信號幅值（mV）。?US—監測模式監測模式是保證GIS長期可靠運行的有效手段。通過對30個周期內設備狀態的實時監測，和對一定時間段內設備運行狀態的查看，可及時準確的發現問題。圖5-16US監測模式圖表5-5操作指示表當前狀態操作按鍵說明運行停止F1停止測量運行設置F4設置試驗以及通道項目停止運行F1開始測量停止保存數據F2保存監測數據信息停止設置F4設置試驗以及通道項目停止保存背景確認將當前測量數值保存為背景值

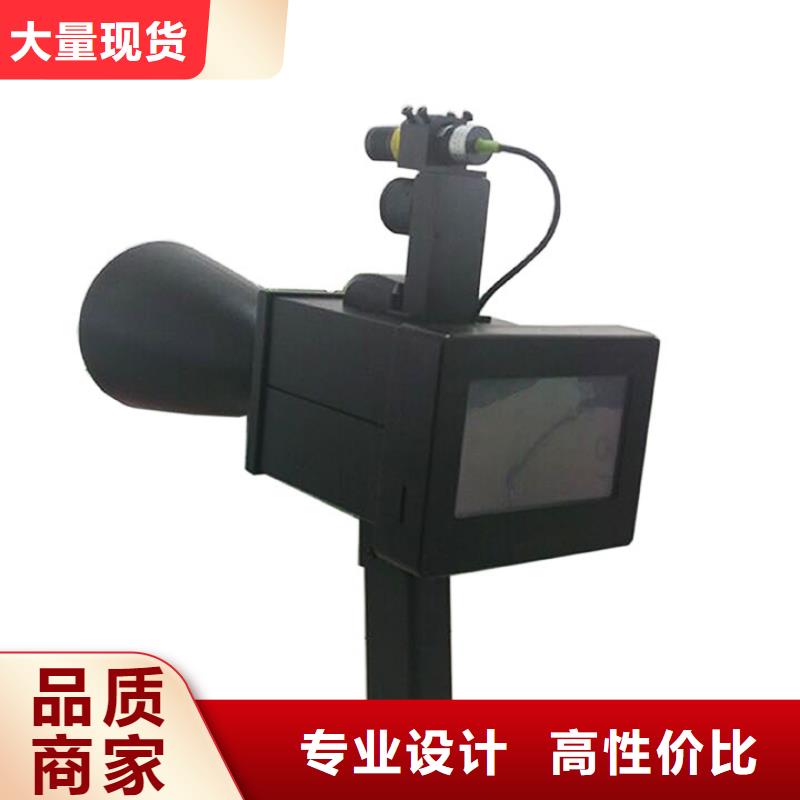

手持式超聲波局部放電檢測儀使用方法1、使用者佩帶好耳機，手持巡線儀，打開電源手指扣住板機，激光對準檢測對象，聽是否有嘟嘟聲或看顯示器有無波形即可。2、制定掃描周期：一般一個月一次，對發出聲音小的設備十天一次，對發出聲音比較大的設備一周一次，對發出聲音的設備三天一次。使用單位根據自己的實際情況可制定適合自己的帶電監測周期方案。3、帶電監測不同于停電檢測，停電測試往往是根據規程規定的標準一次測試就可確定數據是否合格，設備有無故障；帶電監測必須看帶電監測的數據的變化趨勢，一般正常情況下，一次高壓設備在帶電運行時，用儀器監測其超聲波背景噪音應該是寂靜的。對于相鄰的同一類設備在同一時間段進行掃描，橫向?qū)Ρ绕浒l(fā)出的聲音的大小，按聲音的大小把這些劃分為重點監測對象、一般監測對象、忽略對象(基本沒有聲音的設備)。對于重點監測對象制定不同時間的縱比監測周期計劃，比如十天監測一次、一周監測一次、嚴重的三天監測一次，看其超聲波信號的發展變化趨勢。經幾個周期監測聲音越來越大，對其進行具體趨勢分析，排除負載過大等正常原因后，聲音還是越來越大，就可確定該設備有嚴重的放電等問題，不停電查找原因就要發生絕緣擊穿等重大事故，將嚴重影響整個電力系統的運行。
