江西萍鄉滅磁過電壓測試儀過電壓試驗接線圖3、通過觸控方式在LCD屏上，選擇“過電壓”按鈕，退出耐壓試驗程序，進入過電壓測試程序。彈出窗口中根據需要將漏電流報警門限值選定300mA、450mA或600mA。4、針對滅磁以及過電壓設計的電壓值，儀器設計了三個測試電阻，根據測試需要選擇性投切。Vh與Vm之間電阻默認10K，需要投切時（測試波形不好）先投R1若啟動后達不到理想效果，可再次投切R2再啟動觀察，正常測試用不到投切電阻。投切R1后為5K，投切R2后電阻為3.3K。Vh與Vm間可根據測試需求可外接可調電阻，注意操作！圖八、投切原理圖5、按下設置聽見繼電器動作后，按下面板的啟動按鈕，緩慢調整電壓調節旋鈕。觀察LCD屏幕上電壓曲線和電壓值，直至屏幕出現如下波形，觸摸屏上按下圖像“保存”按鈕。調節電壓旋鈕至 點，按下儀器面板復位按鈕。圖九 測試波形6、斷開測試裝置電源、恢復接線，結束試驗。再次警告！測試開始前，必須確保測試裝置可靠接地，必須確保電壓調節旋鈕處于“0”位置；測試啟動后，不允許觸摸被測樣品；隨機贈送鱷魚夾為普通鱷魚夾，測試啟動后禁止直接用手操作！單位名稱：青島天正華意電氣設備有限公司稅 ???號：91370283575788839J公司地址：青島平度市李園街道辦事處平安路2號電 ???話：0532-88312771 18669895723 無間隙過電壓保護器測試儀 過電壓保護器氧化鋅避雷器綜合測試儀 工頻放電電壓測試儀 過電壓保護儀測試儀 過壓保護器測試裝置 組合式過壓保護器測試儀 帶間隙過電壓保護器測試儀 三相帶間隙過電壓保護器測試儀 滅磁過電壓測試儀

江西萍鄉滅磁過電壓測試儀四、主要技術參數：1、儀器適用于 6kV ～35kV 消諧電阻器伏安特性測試；2、使用環境：戶內和戶外；3、環境溫度： -20 ℃～ 50℃；4、環境濕度：不大于80% RH；5、輸出電流 AC：0mA ～20 mA；6、輸出電壓 AC：0V～3000V；7、工作電壓 AC:220V ±10% 50Hz。8、自帶打印機，自帶時鐘，能夠及時輸出測試結果；五、工作原理：六、面板布置:七、操作步驟:1、先把消諧器分別用測試線夾與儀器后面板上接線孔按顏色相連接，紅色測試夾與消諧器高壓端連接，黑色與消諧器接地端連接，音頻線與接地體相連；2、接入 220V 交流電源；3、打開電源開關，儀器軟件啟動完成進入測試界面后；4、電流測量：軟件默認選擇0.3mA、0.5mA、1.0mA 、3.0mA 、5.0mA 、10mA，儀器自動測試規程所規定的全部電流點對應的電壓值；5、電壓測量：軟件默認測量出電流點對應的“電壓峰值”或“峰值 /√2”；6、啟動測試：點擊“開始”按鈕，系統自動開始測試，并依次顯示測試結果，全部測試選項完成后系統提示完成；（附圖1：LXQ-II-35消諧器測試樣例圖）（附圖2：LXQ-II-10 消諧電阻器測試樣例圖）7、如需連續測試，應在上次測量完成后，點擊“停止”按鈕后，再點擊“開始”按鈕，系統自動開始測試，并依次顯示測試結果；8、打印結果：按中文指示點擊“打印”按鈕，打印機將自動輸出本次測試結果。

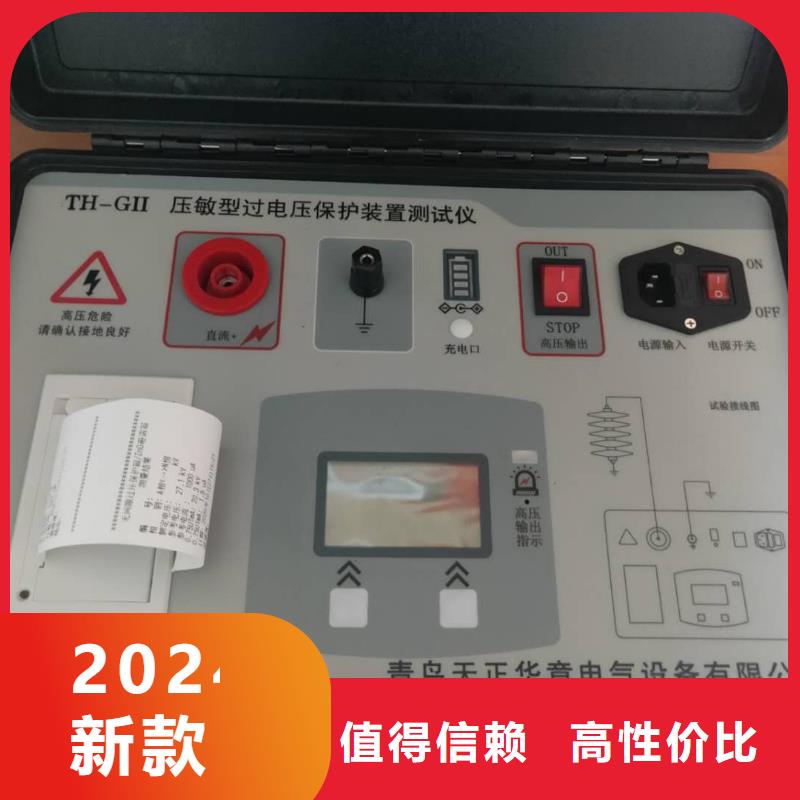

江西萍鄉滅磁過電壓測試儀第二個菜單項為“無間隙TBP ZnO避雷器”測量功能，用于無間隙過壓保護器或ZnO避雷器的直流1mA參考電壓試驗。第三個菜單項為“交流耐壓試驗”測量功能，用于干式與油浸式變壓器、電抗器、斷路器、電壓電流互感器、套管、支柱絕緣子及其他設備的交流耐壓試驗。第四個菜單項為“校驗直流電壓”，用于儀器直流電壓校準。第五個菜單項為“時間設定”，可用來設定儀器的日期和時間。日期和時間掉電不丟失，無需每次開機都重新設定。按“選擇”鍵，屏幕顯示將在上述五個菜單項間循環切換；按“進入”鍵，將進入對應的菜單功能頁面。功能選擇有間隙TBP 無間隙TBP ZnO避雷器選擇 進入功能選擇交流耐壓試驗 校驗直流電壓選擇 進入圖6功能選擇4. 3 “有間隙TBP”測量功能當菜單項在“有間隙TBP”項時，按“選擇”鍵進入“有間隙TBP”測量功能，如圖7（見下頁）。按“退出”鍵將返回到“測量功能選擇”頁面；按“進入”鍵進入“交流測量確認”頁面。4.3.1 “交流測量確認”頁面在“交流測量”頁面按“進入”鍵進入“交流測量確認頁面”，顯示頁面如圖8所示。交流測量有間隙TBP動作電壓退出 進入圖7交流測量功能確定加交流高壓？請確認接線正確退出 進入圖8交流測量確認如圖8，按“退出”鍵退出并返回到“測量功能選擇”頁面，按“進入”鍵儀器將輸出工頻高壓，開始“工頻放電電壓試驗”。注意：1、在開始測量前應將面板上的“高壓輸出”開關打至“OUT”狀態，否則儀器無法輸出高壓。2、開始測量前，應確認接線正確，接地良好，以免發生電擊事故。3、10秒內無操作，儀器自動返回上一頁面。
