模擬斷路器微機型高壓斷路器模擬裝置和繼電保護測試儀配合使用為例，介紹一下重合閘的試驗接線及操作方法。接線如下（以A相為例）：將TH-12模擬斷路器的跳閘線圈、合閘線圈、公共端分別與保護裝置操作回路的跳閘線圈、合閘線圈、控制電源負極相連，（斷路器的輔助觸點與保護裝置的開入接點相連）。將測試儀的電壓輸出端Ua 、 Ub 、 Uc 、 Un分別與保護裝置的交流電壓Ua 、 Ub 、 Uc 、 Un端子 相連。將測試儀的電流輸出端la、lb、le 、 In分別與保護裝置的交流電流la、lb、le、In端子相連。將測試儀的開入接點與保護裝置的保護跳閘出口接點相連，開入接點的公共端與保護裝置的控制電源正極相連，（開入接點R與保護裝置的重合閘出口接點相連〉。注意：在開始試驗前，請把TH-12模擬斷路器的合閘線圈置于合位，以滿足重合閘的充電條件。c)在備用電源自動投入裝置試驗中的幾種方法備用電源自動投入裝置大多用于110KV變電站的變低側，在保證連續供電、降低能耗方面起著重要作用，但由于該裝置同時關聯著多個開關，在做試驗時必須停一次設備。

模擬斷路器TH-10G模擬斷路器與測試儀的接線是將斷路器模擬裝置的接點輸出（模擬實際斷路器輔助接點）的常開或常閉接點接入測試儀的開入量端子。在整組傳動中，應將模擬斷路器的常開或常閉接點接入測試儀的開入量端子，以實現由故障到斷路器跳閘的整個過程中保護的動作行為及二次回路完好的測試。試驗舉例用TH-10G模擬斷路器裝置測試四方CSL-101B的距離保護整組試驗及失靈保護。（回路端子號均為CSL-101B保護裝置后面板的端子號）1、試驗接線 斷路器模擬裝置開出量是以單跳閘線圈Ⅰ的接點為例，見圖5。圖52、試驗說明 四方CSL-101B保護裝置重合閘方式選擇綜重方式，因此，在單相故障時，保護動作跳閘后重合閘啟動重合時，保護裝置的重合閘繼電器出口接點在操作箱中啟動分相合閘繼電器HJa、H 、HJc，由分相合閘繼電器的接點再去合斷路器模擬裝置，實現分相合閘。系統故障時，保護裝置動作，使斷路器模擬裝置跳閘，斷路器模擬裝置輔助接點同步動作，常開接點打開，常閉接點閉合，因此，將常閉接點A、B、C接入測試儀的開入量A、B、C測試保護動作跳閘，在重合閘測試時，將保護裝置的重合閘繼電器接點引入測試儀的開入量D測試重合閘動作時間。在測試失靈保護時，將斷路器模擬裝置的“失靈按鈕”按下，向保護裝置加故障模擬量使保護動作發跳閘令，但斷路器模擬裝置不跳閘，此時測試儀仍有故障量輸出，由于斷路器模擬裝置拒動使得保護裝置的失靈保護啟動。3、試驗步驟 步：將一次設備的斷路器跳合閘控制接線從控制回路中退出，接入斷路器模擬裝置。第二步：試驗接線。第三步：根據一次設備斷路器的跳、合閘時間及跳、合閘線圈的電流值設置斷路器模擬裝置的跳、合閘時間及跳、合閘線圈的電流值。第四步：用回路中的控制開關或斷路器模擬裝置的“手動合閘”按鈕將斷路器模擬裝置合閘。第五步：加故障量進行整組試驗。第六步：按下模擬斷路器裝置的“失靈按鈕”，加故障量進行失靈保護的測試。4、舉例說明 TH-10G模擬斷路器裝置跳、合閘的動作過程：模擬斷路器的合閘操作通過DCS或操作控制開關進行。模擬斷路器裝置的參數設置；斷路器合閘時間為80ms、跳閘時間為40ms、保護重合閘的動作時間為300ms。動作過程的坐標圖是合閘和跳閘及重合閘動作的全過程。當模擬斷路器接到合閘命令時，經過80ms合閘時間延時，模擬斷路器裝置合上，模擬斷路器裝置輔助繼電器常開接點閉合，常閉接點打開；同理，模擬斷路器裝置接到跳閘命令時，經過40ms跳閘時間延時后，模擬斷路器裝置跳開，模擬斷路器裝置輔助繼電器常開接點打開，常閉接點閉合；經過300ms重合閘時間延時，保護發出重合命令，再經過80ms合閘時間延時，模擬斷路器裝置重合上。當模擬斷路器裝置失靈時，雖然接到跳閘命令，但不跳閘，電流線圈中有電流，并保持1s后電流消失。保修條件本測試儀保修自發貨之日起十二個月內，用戶若在嚴格遵守本公司規定的運輸、保管、使用規則的條件下，發現問題本公司給予免費維修；終生維護。

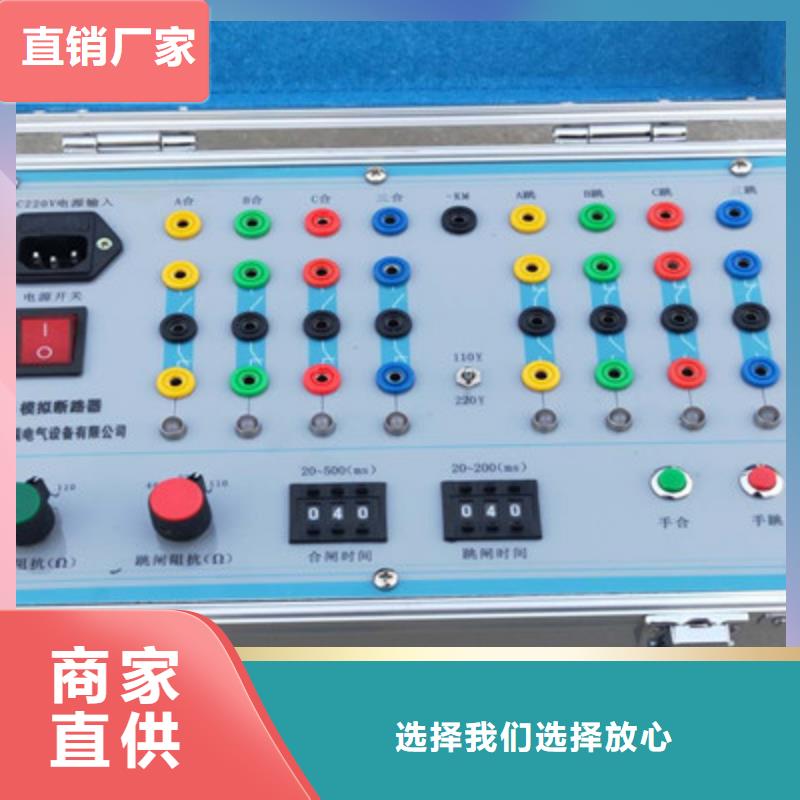

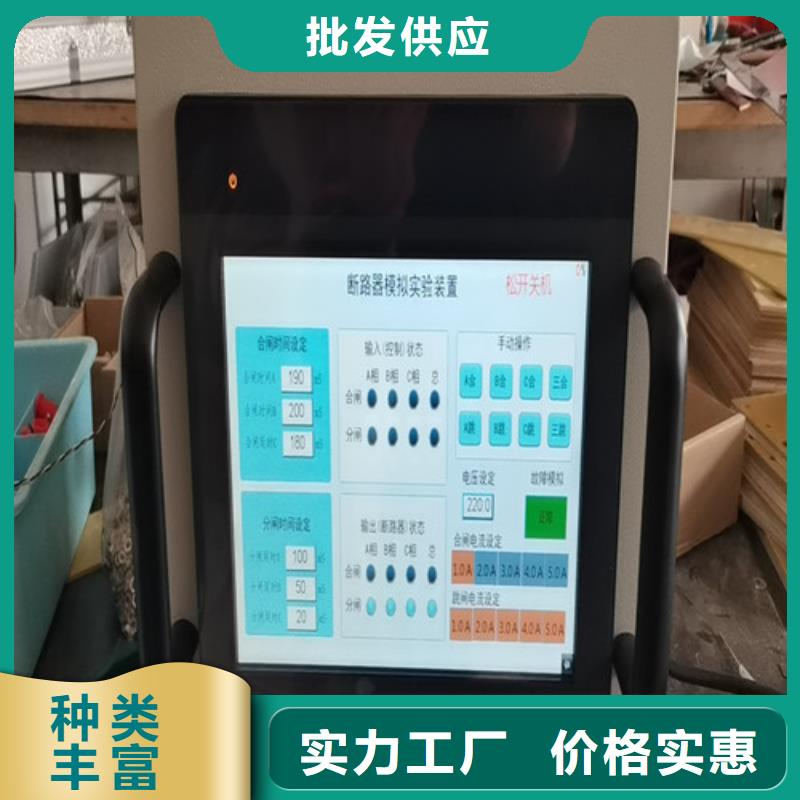

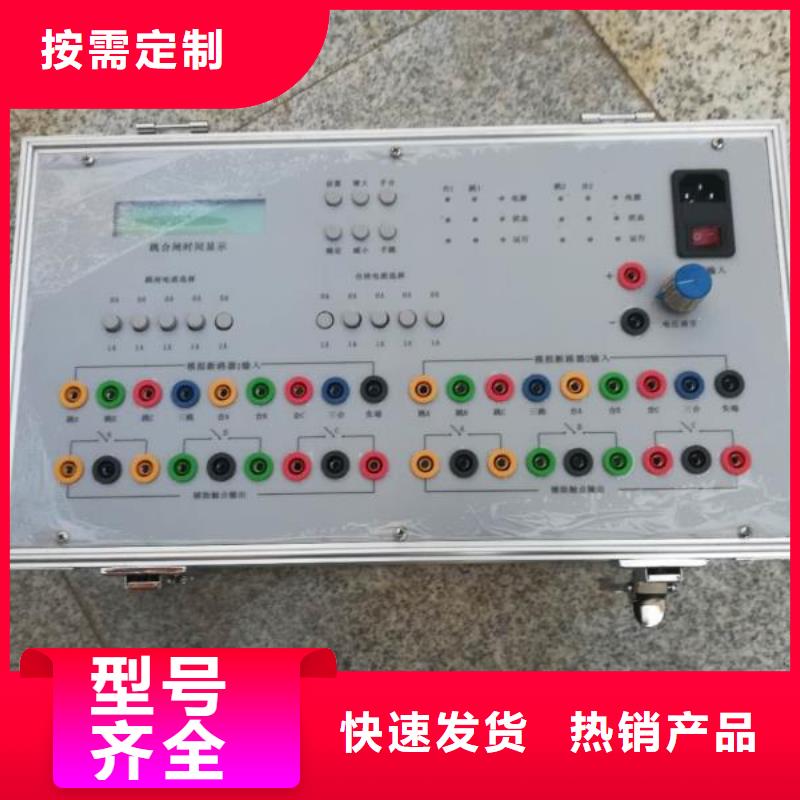

模擬斷路器跳、合閘時間可用“合閘時間”及“跳閘時間”調整開關按實際斷路器的跳、合閘時間進行調整。斷路器模擬裝置的動作方式可用“動作選擇”開關進行選擇，當斷路器為分相動作方式時，應選擇“單跳”方式，可進行單重及綜重試驗，跳、合閘電流應按相分別接入；當斷路器為三相動作方式時，應選擇“三跳”方式，可以進行三重試驗，也可以選擇單跳方式，將每一相作為一個單臺三相斷路器使用，三相可模擬三個單臺的三相操作斷路器。跳合閘線圈Ⅰ、Ⅱ回路是兩路完全獨立的跳合閘電流回路，兩回路功能完全相同。當任意一回路有跳合電流時，斷路器模擬裝置就可以從合閘狀態切換為跳閘狀態，相對應的一組跳閘位置指示綠燈亮。可模擬裝設有雙跳閘線圈的斷路器動作特性。使用中如果有兩路跳合閘電流，應分別接入跳閘Ⅰ、Ⅱ回路。如果只有一路跳閘電流，可將跳閘電流接入任意跳閘回路，也可以將同一相的跳閘Ⅰ、Ⅱ回路并聯增大跳閘電流。接點輸出Ⅰ組接點與跳閘線圈Ⅰ相對應，每相有一對常開一對常閉接點，接點輸出Ⅱ組接點與跳閘線圈Ⅱ相對應，每相有兩對常開接點。接點輸出的動作狀態與對應的跳合閘電流對應。需要注意的是，輸出接點Ⅰ與輸出接點Ⅱ動作是相互獨立的，例如當只有跳閘Ⅰ回路有跳閘電流時，輸出接點Ⅰ狀態翻轉（對應跳閘后狀態），輸出接點Ⅱ并不翻轉，當跳閘Ⅰ、Ⅱ同時有電流時，輸出接點Ⅰ、Ⅱ才能同時翻轉。使用時應特別注意不能接錯。
