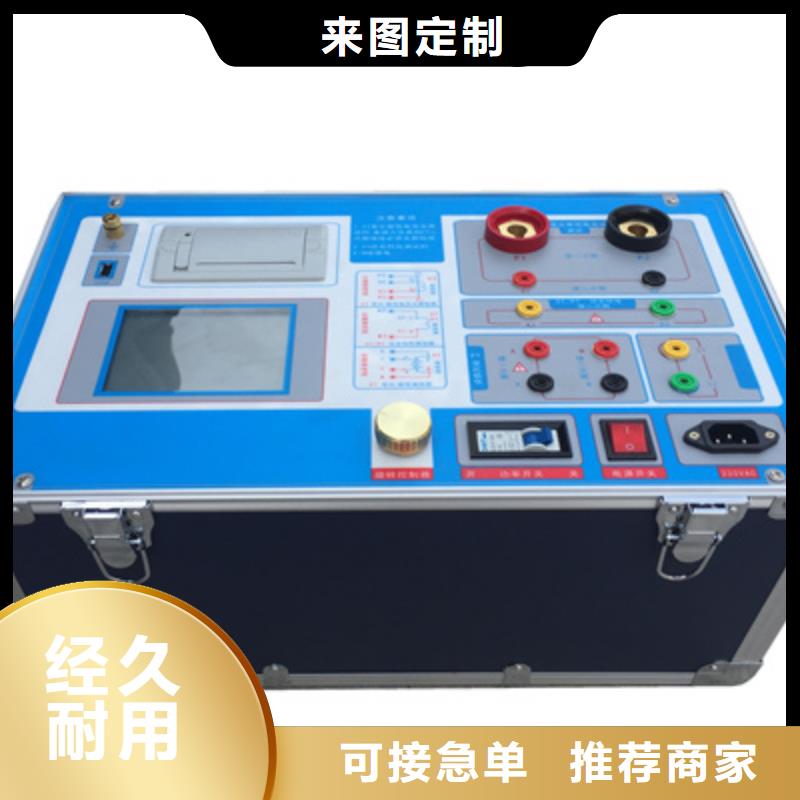

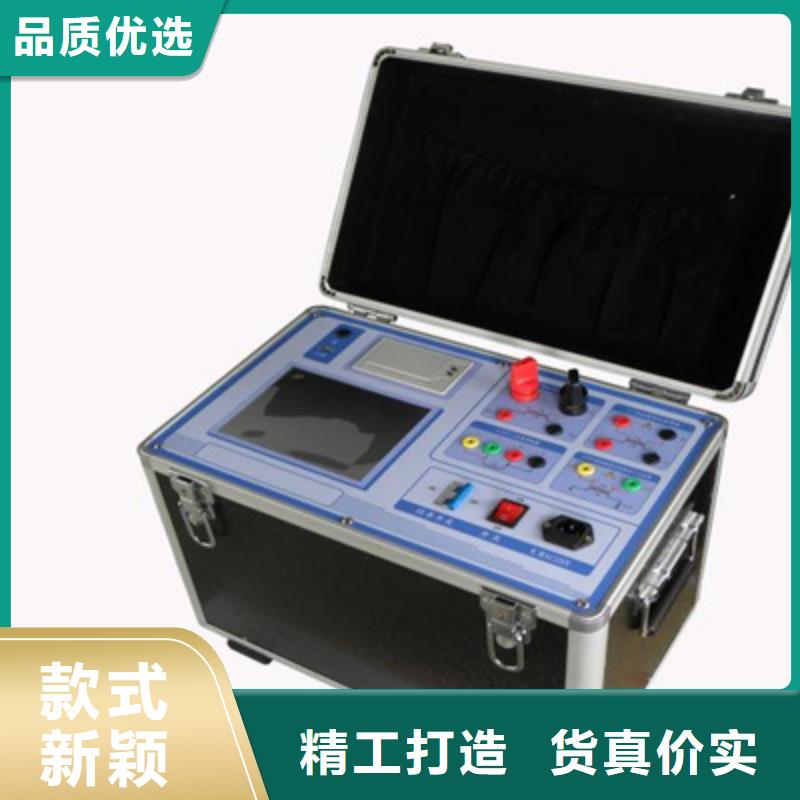

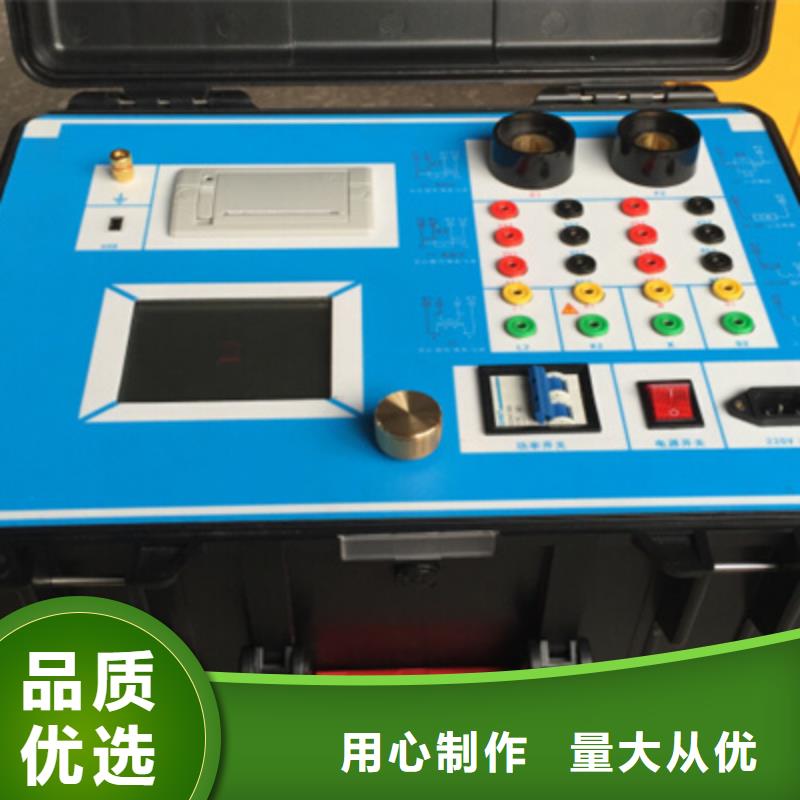

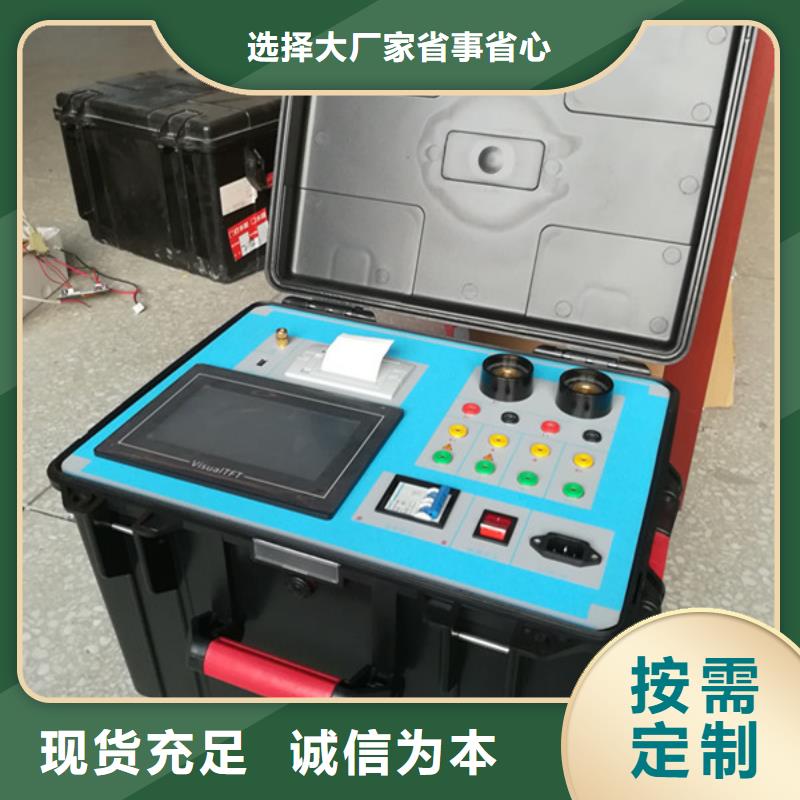

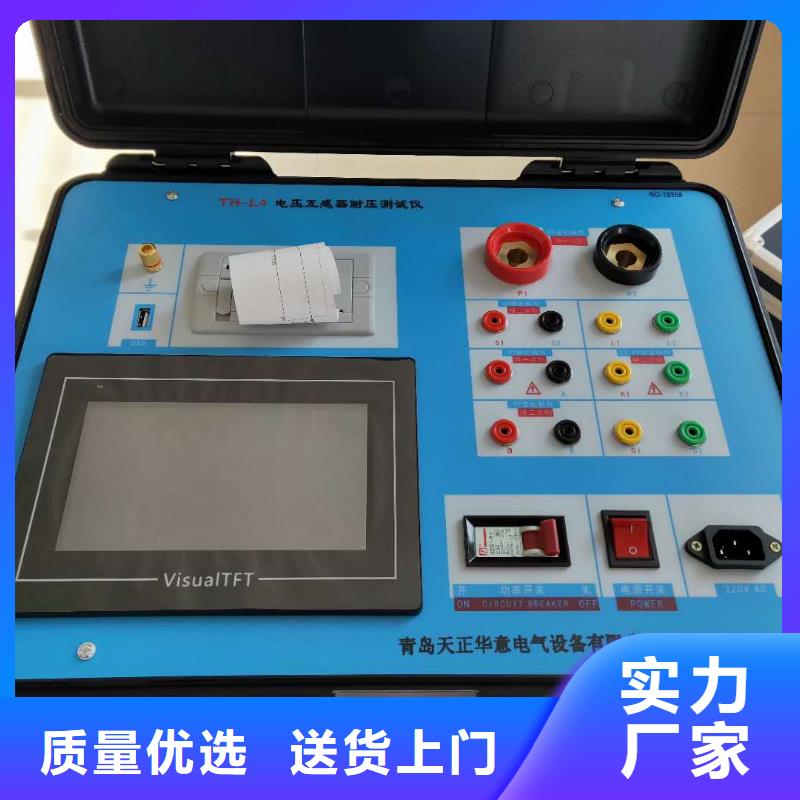

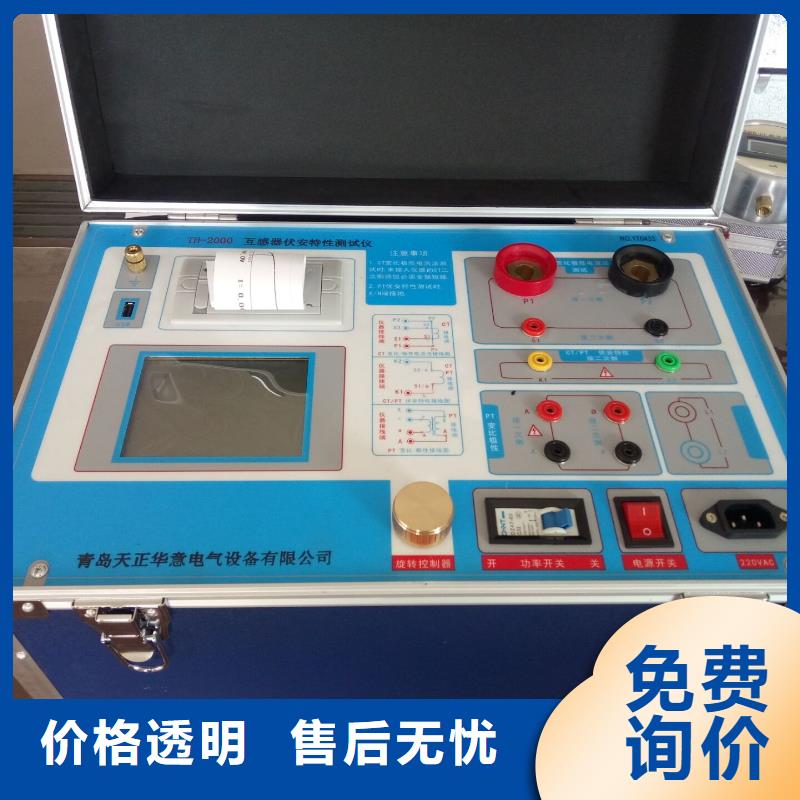

互感器綜合測試儀售后服務承諾 ，本產品保修一年，終身維護。附錄三、誤差曲線說明 根據互感器二次側的勵磁電流和電壓計算出的電流倍數（M）與允許二次負荷（ZII）之間的5％、10％誤差曲線的數據中也可判斷互感器保護繞組是否合格：1）在接近理論電流倍數下所測量的實際負荷大于互感器銘牌上理論負荷值，說明該互感器合格如圖21數據說明；2）在接近理論負荷下所測量的實際電流倍數大于互感器銘牌上的理論電流倍數,也說明該互感器合格如圖21數據說明；保護用電流互感器二次負荷應滿足5％誤差曲線的要求，只要電流互感器二次實際負荷小于5％誤差曲線允許的負荷，在額定電流倍數下，合格的電流互感器的測量誤差即在5％以內。二次負荷越大，電流互感器鐵心就越容易飽和，所允許的電流倍數就越小。在圖21中例所示（所測保護用CT為5P10 20VA）：其中5為準確級（誤差極限為5％），P為互感器形式（保護級），10為準確限值系數（10倍的額定電流），20VA表示額定二次負荷（容量）。電流倍數為10.27倍（接近10倍）時，所允許的二次負荷為27.19Ω,大于該CT的額定負荷20VA(20VA/1＝20Ω),通過該數據可判斷該互感器合格。另外，在二次負荷為19.58Ω(接近20Ω) 所允許的二次負荷為27.19Ω,大于該CT的額定負荷20VA(20VA/1＝20Ω),通過該數據可判斷該互感器合格。另外，在二次負荷為19.58Ω(接近20Ω)時，所允許的電流倍數為12.85倍，大于該CT的額定電流倍數（10倍），通過該數據也可判斷該互感器合格。其實，只要找出這兩個關鍵點中的任意一個，即可判斷所測互感器是否合格。如果10％誤差不符合要求一般的做法有： ?增大二次電纜界面積（減少二次阻抗） ?串接同型同變比電流互感器（減少互感器勵磁電流） ?改用伏安特性較高的繞組（勵磁阻抗增大） ?提高電流互感器變比（增大勵磁阻抗）圖21誤差曲線計算公式：M ＝（I＊P）/N ZII ＝（U-（I＊Z2））/(K＊I) I 電流 U 電壓N＝1 (1A 額定電流) I 電流N＝5 (5A 額定電流) Z2 CT二次側阻抗P＝20 （5％誤差曲線 ） K＝19（5％誤差曲線.1A 5A 額定電流）P＝10 （10％誤差曲線 ）K＝9 （10％誤差曲線.1A 5A 額定電流）

互感器綜合測試儀開始任意點測試：在此選項按回車鍵開始所設置參數校驗點測試。參數設置完成后，選擇開始測試，出現圖7所示界面圖7、單點測試數據結果界面圖中可見：屏幕中顯示當前測試點的比差和角差值及修約結果。4、CT直阻測試界面在選中‘CT直阻測試’時，進入直阻測試接線提示屏。如圖8所示：圖8、CT直阻測試接線提示界面圖中給出CT直阻測試的具體接線圖，按圖接好線后，按確定開始測試，完成后結果顯示在屏幕上，如圖9所示：圖9、CT直阻測試結果界面圖中可見：屏幕中顯示出實測的過程數據及直阻結果數值。5、CT變比粗測界面如果需要對被測CT進行粗略測量（在不知道被測CT的變比值的情況），用“CT變比粗測”界面進行測試；首先進入接線提示屏，如圖10所示：圖10、CT變比粗測接線提示界面圖中給出CT變比粗測的具體接線圖，按圖接好線后，按確定開始測試，完成后結果顯示在屏幕上，如圖11所示：圖11、CT變比粗測結果界面圖中可見：屏幕中顯示出實測的過程數據及變比粗測結果數值。6、PT變比極性測試界面對于PT變比和極性的測量（不能達到校驗的精度），用“PT變比極性”界面進行測試；首先進入設置及接線提示界面，如圖12所示：圖12、PT變比極性設置接線提示界面參數設置項目有：高額定電壓、低額定電壓、開始PT測試三個項目；同時給出具體接線圖。各項參數的含義和作用如下：?高額定電壓：被測電壓互感器的高壓（一次）側額定電壓值。?低額定電壓：被測電壓互感器的低壓（二次）側額定電壓值。?

互感器綜合測試儀.PC 機操作軟件使用說明 11.1將配套光盤放入計算機光驅中，解壓“軟件”至電腦。11.2安裝完畢后，打開“伏安特性”文件夾，選擇打開“VATeXing.exe” 操作軟件，如圖15即為上位機操作軟件。11.3 在“VATeXing.exe”操作軟件中，下方選擇互感器種類“CT”或“PT”，應用語言“中文”或“英文”。11.4如需生成報告格式文件，必須載入試驗結果數據，具體操作方法如下：a）、將存儲試驗數據的U盤連接至計算機。b）、在圖16中選擇打開“選擇文件”，出現圖17操作窗口，在圖16中可根據需要載入所需文件。c）、試驗結果數據說明：以“A”為開頭的數據為勵磁特性結果數據，以“B”為開頭的數據為變比極性結果數據，以“C”為開頭的數據為負荷結果數據，以“D”為開頭的數據為直阻結果數據。以“E”為開頭的數據為角差比差結果數據。11.5 載入數據結束后，選擇“確定”出現圖18界面，在此界面右上方設置相應參數后，選擇“生成誤差曲線”則完成所有試驗結果的載入。11.6 載入全部完成后，可根據需要選擇“保存”或打印結果數據。11.7 選擇“保存”選項，則以WORD的形式顯示結果如圖19。11.8 如需繼續加載試驗結果數據，請先上次載入的數據。圖15圖16 圖17圖18附 錄 附錄一、 “校準”測試方法（以CT為例）圖19，校準測試主界面圖20，電壓校準接線圖1）參數設置： 進入CT“勵磁”測試界面后，選擇進入“校準”試驗界面，設定好勵磁電流值：0.1A ～ 5A；勵磁電壓值：1V～3000V。2）開始： 電壓校準試驗參照圖19進行接線；設置好被測電壓后，合上功率開關，選擇 “開始”選項，按下控制器，試驗即開始，試驗到達設定值后將保持輸出電壓/電流值用于檢測。電流校準試驗參照圖20進行接線，電壓設定值略高于【電流設定值（A）＊負載（Ω）】，設置好被測電流/電壓值后，合上功率開關，選擇 “開始”選項，按下控制器，試驗即開始，試驗到達設定值后將保持輸出電流/電壓值用于檢測。
