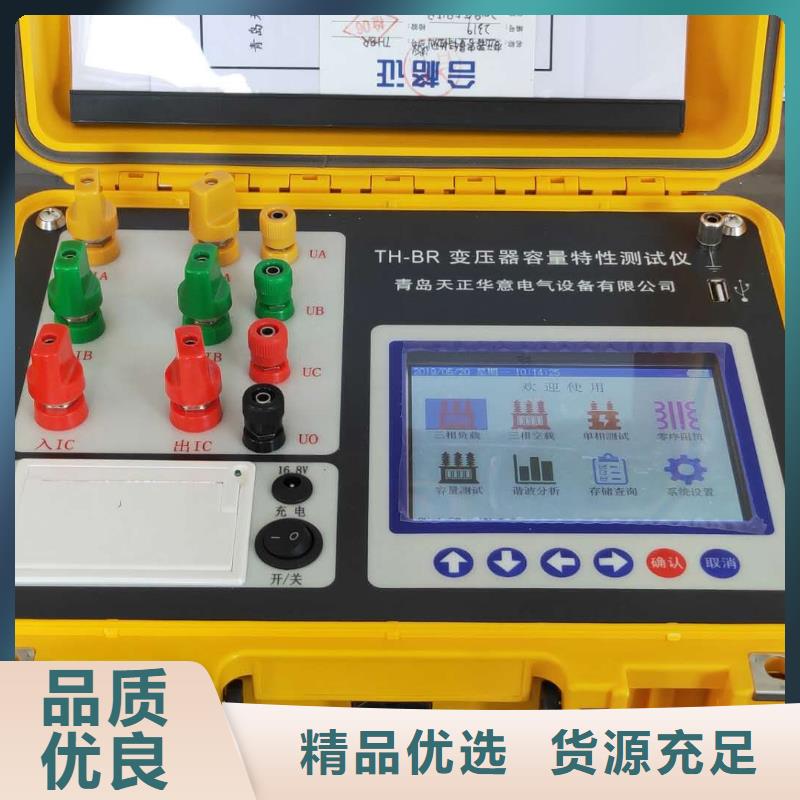

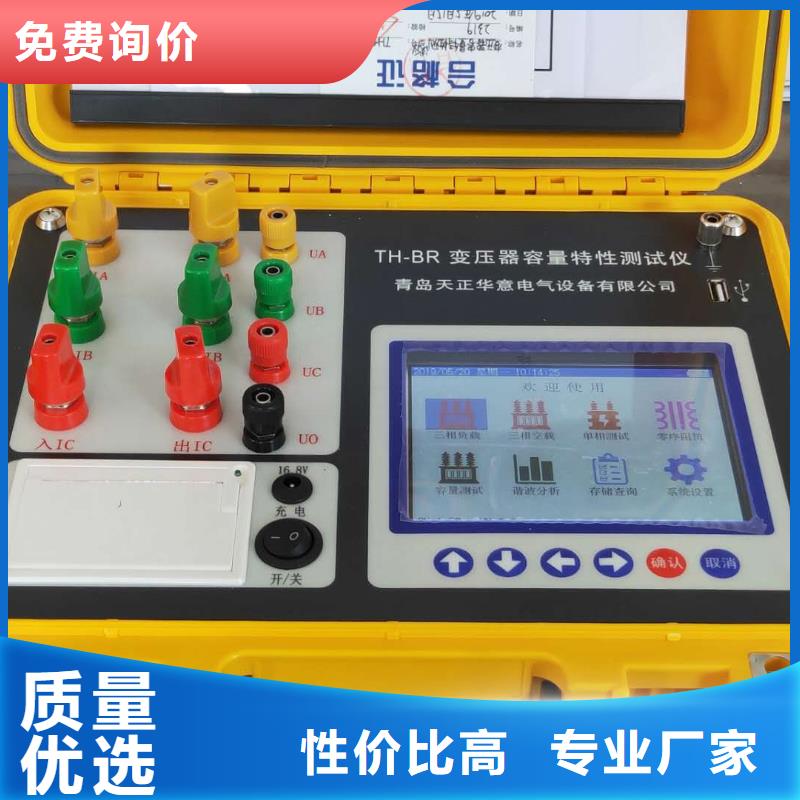

變壓器容量特性測試儀變壓器用戶：此項為拼音中文輸入，可以多輸入7個中文漢字，進入該項輸入后，儀器自動調出中文拼音輸入法，先選拼音，“確定”拼音后，再選擇漢字。本項主要是將被測變壓器的用戶錄入，方便檔案管理。測試員：此項為拼音中文輸入，可以多輸入7個中文漢字，進入該項輸入后，儀器自動調出中文拼音輸入法，先選拼音，“確定”拼音后，再選擇漢字。本項內容是為了方便測試檔案的存檔、查閱。當您輸入正確數據后，即可單擊“確定”鍵進入”空載測試方式選擇”界面(如圖七)。單擊“退出”鍵，即可退出該界面。根據實際需要，選擇對應的測試方式即可。具體接線方法參見后面的具體說明。圖七 空載測試方式選擇界面4.1.2三瓦特法空載測試三瓦特法空載測試，是指采用三相四線的模式將電源、本儀器、待測試變壓器連接起來進行的空載測試。其測試過程中反映的中間數據，可以作為變壓器各相鐵芯、繞組的參考數據。圖八-1 三瓦特法空載測試中 圖八-2 三瓦特法空載測試結果三瓦特法空載測試如圖八-1、圖八-2。將顯示a、b、c三相的電壓(Ua、Ub、Uc)、電流(Ia、Ib、Ic)、有功損耗(Pa、Pb、Pc)、Uab、Ubc、Uca等參數。測試結果項有：校正后的空載電流(校Io)、空載損耗(校Po)和根據空載損耗推定的變壓器性能水平代號以及其國標損耗。同樣，單擊“打印”鍵，即可打印相關數據。單擊“保存”即可保存相關數據。做三相空載試驗時，當輸入的電壓達到被測變壓器的額定電壓時，本儀器將自動鎖存測試結果。一旦測試結果鎖存，就可以將測試電源停掉。輸入電壓未達到被測變壓器的額定電壓時，可以通過單擊“鎖存”鍵，實現測試數據的鎖存。

變壓器容量特性測試儀單相電源對三相變壓器的短路（負載）損耗的測量：受電源條件限制（沒有三相電源或電源容量較小）時，以及在制造過程或運行中需逐相檢查以確定故障相時，可用單相電源進行短路試驗；試驗方法是將變壓器的低壓三相的出線端短路連接，在高壓側進行三次測量，根據被測變壓器的繞組連接方式可分為以下兩種情況，見a、b；接線與單相電源測量三相變壓器空載損耗的情況相同，可參照圖5-4接線，二次側全部短接。注意：短路電流大于50％額定電流測量的數據才準確。a．加壓繞組為△連接加壓側按圖5-4方式接線，與之不同的是非加壓側（低壓側）的三相出線端需人工短連接。繞組中的電流應為額定電流的倍，測得的數值可按下面公式換算三相短路損耗和短路電壓：※ 注：式中Un為加壓側額定電壓b．加壓繞組為Y連接依次在任兩相之間加壓，同時非加壓側的三相出線端人工短連接。※ 注：式中Un為加壓側額定電壓⑸ 三相三線電源測量變壓器空載損耗：將變壓器非測試端開路，按圖5-5接線； 注意：我們這里采用方法相當于以往的兩功率表法，只測量UAB和UCB兩相電壓值，結果為兩相的平均值；同時功率損耗也只測量PAB和PCB兩相功率，總損耗為兩相功率損耗之和。三相三線測量空載損耗三相三線經PT和CT測量空載損耗圖5-5 三相三線經PT和CT測量空載損耗⑹ 三相三線電源測量變壓器短路（負載）損耗：與三相三線變壓器測量空載損耗的接線方式基本相同，按照圖5-6接線，做短路實驗時變壓器的非加壓側的三個出線端人工短連接。如果高壓或中壓側出線套管裝有環形電流互感器時，試驗前電流互感器的二次一定要短接。三相三線測量短路損耗圖5-6 三相三線經PT和CT測量負載損耗

變壓器容量特性測試儀各項參數的具體說明如下：?電流檔位：電流量程的選擇，包括5A和100A兩檔。?PT變比：當被測電壓超過本儀器的電壓測量范圍時，需要外接電壓、電流互感器擴展量程進行電壓、電流的測試。此時需要根據外接電壓互感器的變比值進行此參數的設置。例如：采用10kV/400V時，設置為25。?CT變比：當被測電壓或電流超過本儀器的測量范圍時，需要外接電壓、電流互感器擴展量程進行測試。此時需要根據外接電流互感器的變比值進行此參數的設置。例如：采用100A/10A的電流互感器時，設置為10。?高額定電壓：被測變壓器的高壓側額定電壓，單位kV；?低額定電壓：被測變壓器的低壓側額定電壓，單位kV；?高壓直阻：被測變壓器的高壓側繞組的直阻值，取3個線電阻平均值；?低壓直阻：被測變壓器的低壓側繞組的直阻值，取3個線電阻平均值；?校正指數：數值決定于鐵芯硅鋼片種類，熱軋的取1.8，冷軋的取1.9~2。?當前溫度：當前溫度：輸入當前的被測變壓器的本體溫度；?校正溫度：用于對測試結果做溫度校正，國標要求變壓器的短路損耗應在溫度為75℃（針對油浸式變壓器，干變根據不同要求分別為100℃、120℃、145℃）時進行，因此當前溫度的準確直接影響容量的判斷結果。?試品類型：指變壓器的不同類型。包括：國標油浸式配電變壓器（S7-S25）、國標干式配電變壓器（13標準SCB9-13）、國標干式配電變壓器（20標準SCB12/14/18/15/17/19）、單相變壓器、非標準變壓器五種選項。注意在測試非標類型和干式變壓器時，需要輸入被測變壓器的阻抗電壓。?設定容量：被測變壓器的額定容量值，單位kVA；接線方式：指被測變壓器的內部接線方式（即聯結組別）
