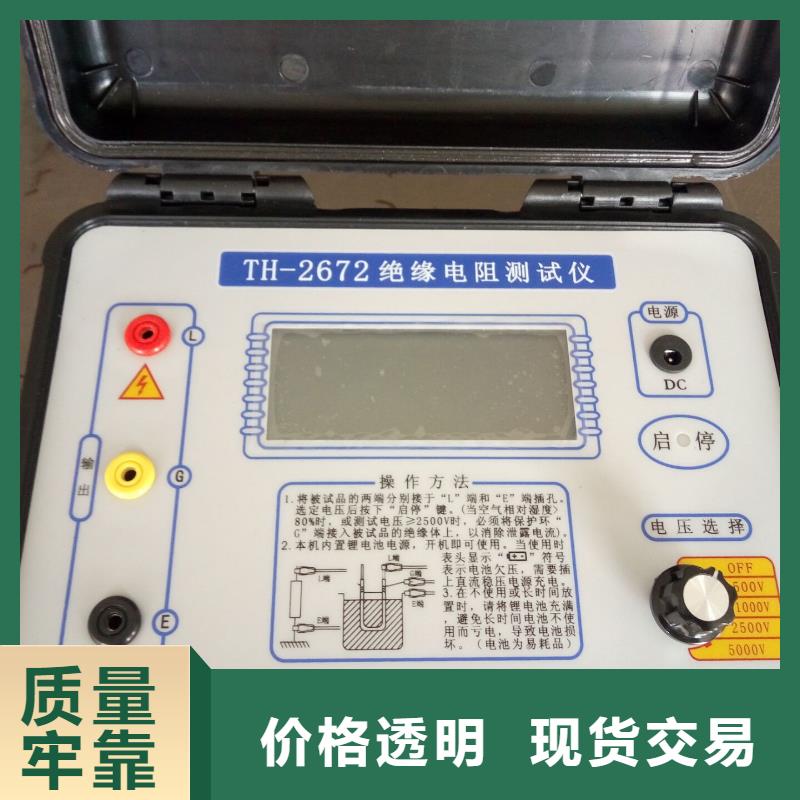

山東日照水內冷發電機絕緣測試儀使用說明1、測量步驟開啟電源開關“ON/OFF”，選擇所需電壓等級,開機默認為500V檔，選擇所需電壓檔位，對應指示燈亮，輕按一下高壓“啟停”鍵，高壓指示燈亮，LCD顯示的穩定數值乘以10即為被測的絕緣電阻值。當試品的絕緣電阻值超過儀表量程的上限值時，顯示屏首位顯示“1”，后三位熄滅。關閉高壓時只需再按一下高壓“啟停”鍵，關閉整機電源時按一下電源“ON/OFF”。注：測量時，由于試品有吸收、極化過程，絕緣值讀數逐漸向大數值漂移或有一些上下跳動，系正常現象。2、接線端子符號含義測量絕緣電阻時，線路“L”與被測物同大地絕緣的導電部分相接，接地“E”與被測物體外殼或接地部分相接，屏蔽“G”與被測物體保護遮蔽部分相接或其他不參與測量的部分相接，以表泄漏所引起的誤差。測量電氣產品的元件之間絕緣電阻時，可將“L”和“E”端接在任一組線頭上進行。如測量發電機相間絕緣時，三組可輪流交換，空出的一相應接地。五、注意事項1、存放保管本表時，應注意環境溫度和濕度，放在干燥通風的地方為宜，要防塵、防潮、防震、防酸堿及腐蝕氣體。2、測物體為正常帶電體時，必須先斷開電源，然后測量，否則會危及人身設備！本表E、L端子之間開啟高壓后有較高的直流電壓，在進行測量操作時人體各部分不可觸及。3、本儀表為交直流兩用，不接交流電時，儀表使用電池供電，接入交流電時，優先使用交流電。4、當表頭左上角顯示“←”時表示電池電壓不足，應更換新電池。儀表長期不用時，應將電池全部取出，以免銹蝕儀表。

山東日照水內冷發電機絕緣測試儀主要屏顯界面菜單功能說明主要顯示界面，如圖4-3～4-7所示。圖4-3 主菜單界面圖 4-4試驗參數設置界面圖 4-5試驗界面圖 4-6試驗結果界面圖 4-7試驗記錄查詢界面4.1.1 主菜單如圖 4-3所示。旋轉控制桿（即調壓/設置旋鈕），可在三者間循環切換，短按（單擊）選擇進入。升壓測試：短按選擇進入試驗。首先進入試驗參數設置界面。系統設置：選擇進入后，調整顯示屏下方顯示的系統時間及日期。短按控制桿選擇進入設置狀態，長按控制桿退出設置狀態。記錄查詢：選擇進入后，可查詢已保存的試驗記錄（結果）。4.1.2 試驗參數設置如圖4-4所示。倍壓節數：設置當前實際使用的倍壓筒的節數。務必正確設置！否則試驗電壓將出現嚴重誤差，危及試品及設備！裝置僅配一節倍壓筒時，默認“單節”，不可設置。試驗電壓：設置試驗電壓值，用于觸發計時器。可設數值與所用倍壓筒的節數及其額定電壓值相關聯。過壓整定：設置過電壓保護值。如設定比試驗電壓低，則自動設定為試驗電壓值的1.1倍，以防止過電壓損壞試品。可設數值與倍壓筒額定電壓值相關聯。限定電流：設置高壓總電流過流保護值。當試驗總電流超過此設定值時，系統將關斷高壓輸出，中止試驗，以保護試品及設備。加壓時間：設置計時器計時長度。每按一次【計時】按鈕，將開始一次倒計時，其計時長度即為該設定值，按【計時】按鈕后，系統將把相應的試驗數據依次計入試驗結果。4.1.3 試驗界面如圖4-5所示。電壓：顯示當前倍壓筒輸出的電壓。（通常經一限流電阻連接至試品，因此總電流較大時，則施加在試品上的試驗電壓值與此數值有些許差別。）總電流：為流經匯水管的電流與試驗相線棒對地及非試驗兩相線棒泄漏電流之和（即圖1-1中所示流經mA表1的電表）。漏電流：為流經匯水管與地之間的電流（即圖1-1中所示流經μA表1的電表）。此泄露電流測量電路等效內阻約為100Ω，因而匯水管對地絕緣電阻稍大時（如10kΩ以上，多數情況下能夠滿足此條件），此電流值即可認為是試驗相線棒對地及非試驗相的泄露電流。如匯水管對地絕緣電阻較小時，則參照工作原理部分的說明進行修正。本裝置具備極化電流自動補償功能，進入試驗界面后，此漏電流初始值自動置零。同時，該電流具備過流保護功能，保護值固定為3mA。4.1.4 試驗結果（數據）如圖4-6所示。根據試驗規程對試驗加壓步驟的要求，試驗結果以分段電壓的形式顯示。對于泄漏電流值，因水流影響導致波動較大，系統會將每階段計時后1/3時間內捕獲的15個數據的平均值寫入試驗結果欄內。當試驗結束后，總體以試驗結果形式顯示，并提示保存結果，或打印輸出。4.1.5 試驗結果查詢如圖4-7所示。該功能用于查詢以前所保存的試驗結果數據。參照屏幕下方提示，操作控制桿，進行翻頁，即可找到所欲查詢的內容。
