安徽六安SOE測試儀試驗過程中一定要正確的選擇信號的量程以免通道過電壓選定模擬通道類型以后設定兩個采集點和真實物理量的對應關系，一般情況下應盡量選擇傳感器的零點和滿量程點，傳感器都是線性變換，對于電壓輸出型傳感器，如果傳感器輸出電壓為V1時對應的物理量為R1，輸出為V2時對于的物理量為R2，V1,R1,V2,R2和V1-＞R1和V2-＞R2的對應關系已知時，儀器會自動計算出實時采集的物理量值。例如對于導葉位移傳感器，假設傳感器輸出為0V時對應的水力發電機調速器導葉開度為0％，10V時對應的導葉開度為，則設置CH1的率定點1為 0，0 率定點2為10，100則試驗過程中儀器會自動顯示真實的導葉開度百分數值。用戶也可以選擇對指定的通道進行自動率定，選擇自動率定后出現圖10所示畫面在此窗口點擊啟動后，儀器自動采集當前通道的電壓值顯示在通道數值項，用戶只需要在待校驗的率定點輸入對應的物理量值即可，當兩個率定點都獲得數值后，當前通道校驗完成。如果在點擊啟動前選擇了交流有效值，則率定點的通道數值項將顯示信號的交流有效值否則顯示直流平均值。

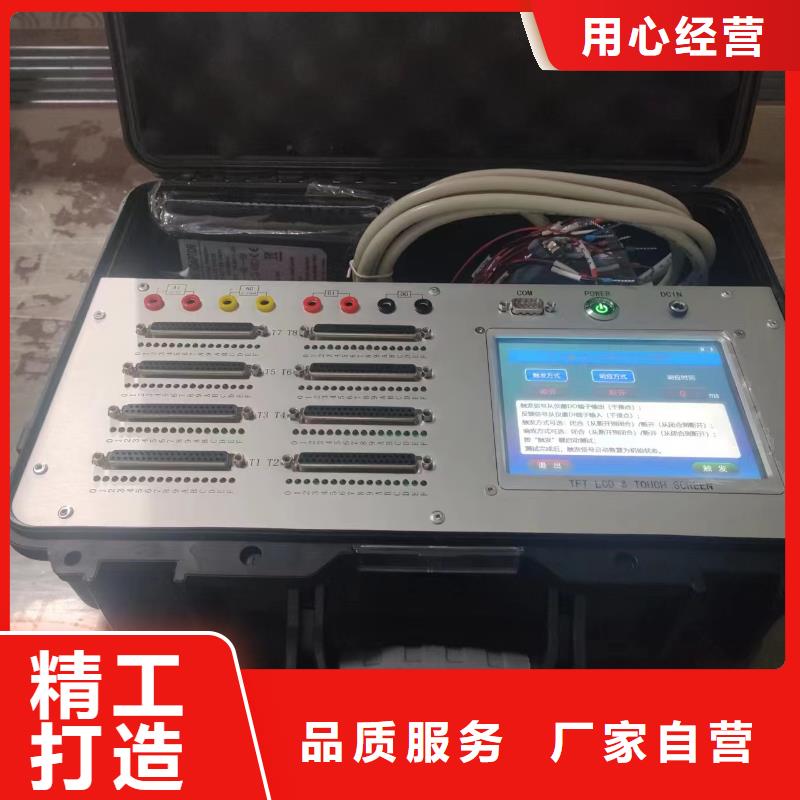

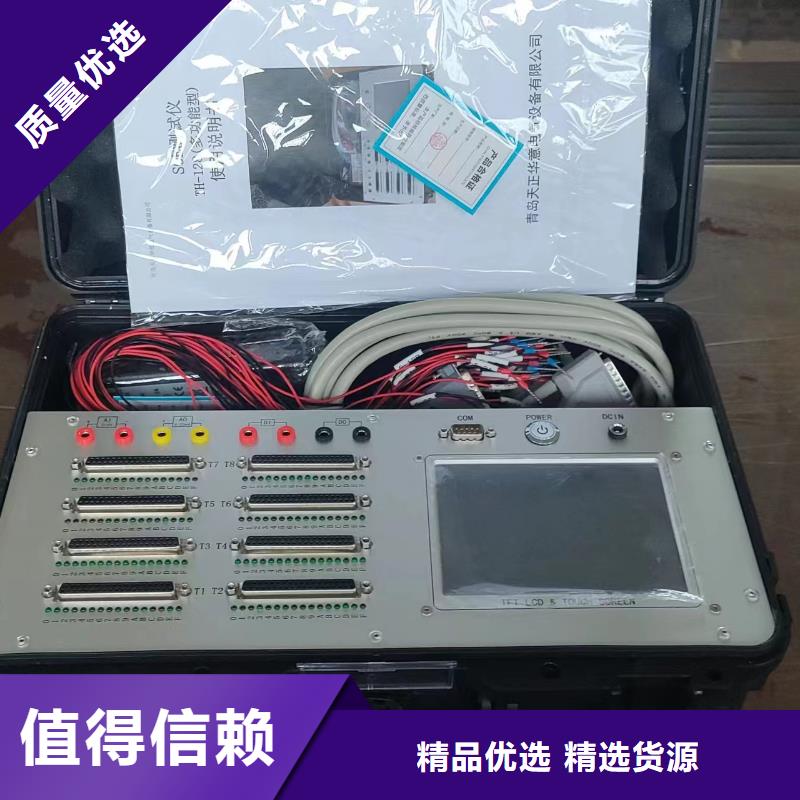

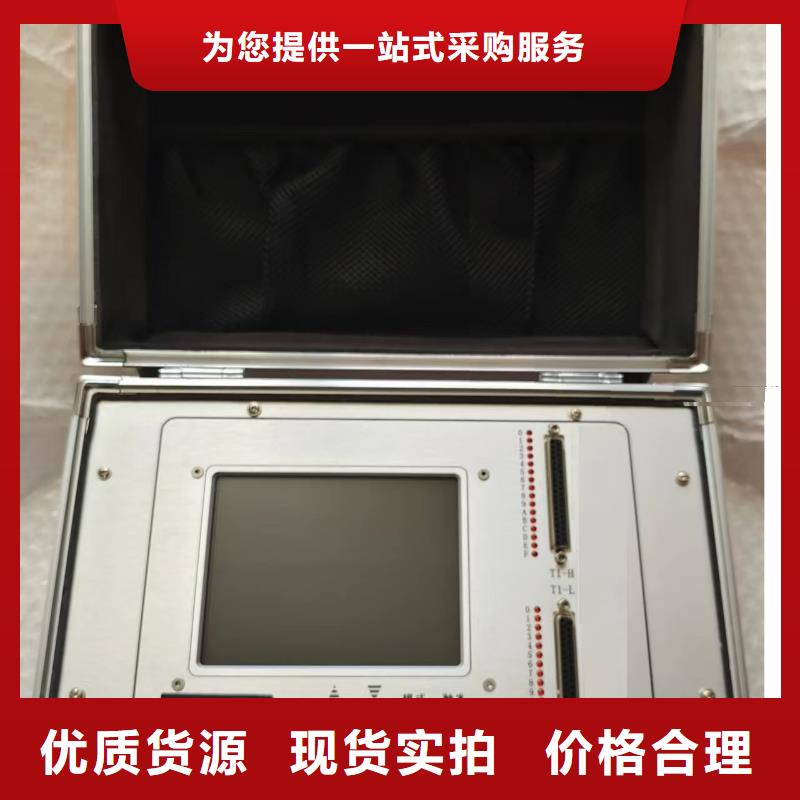

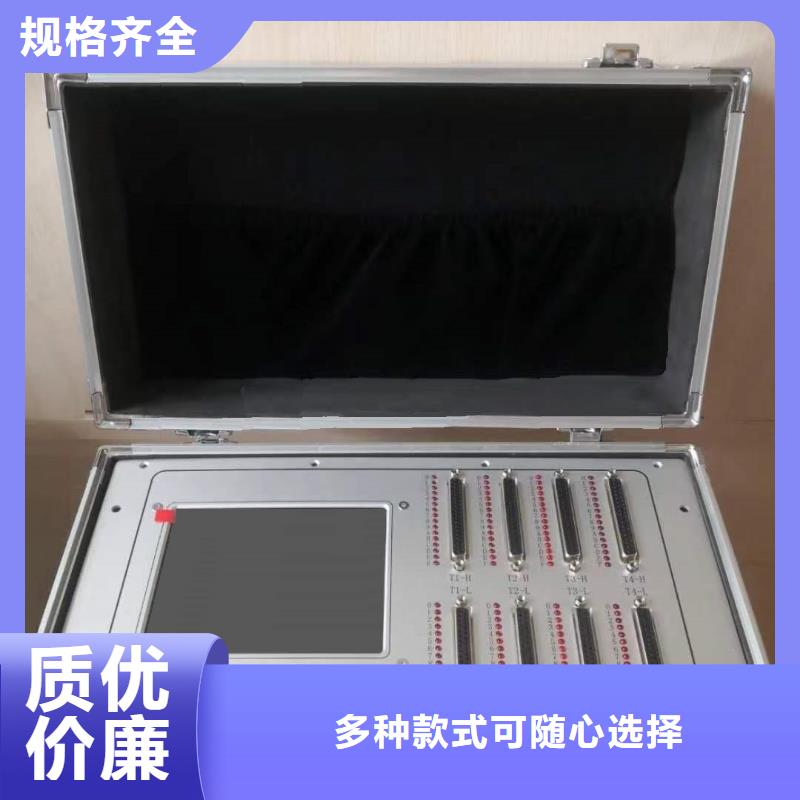

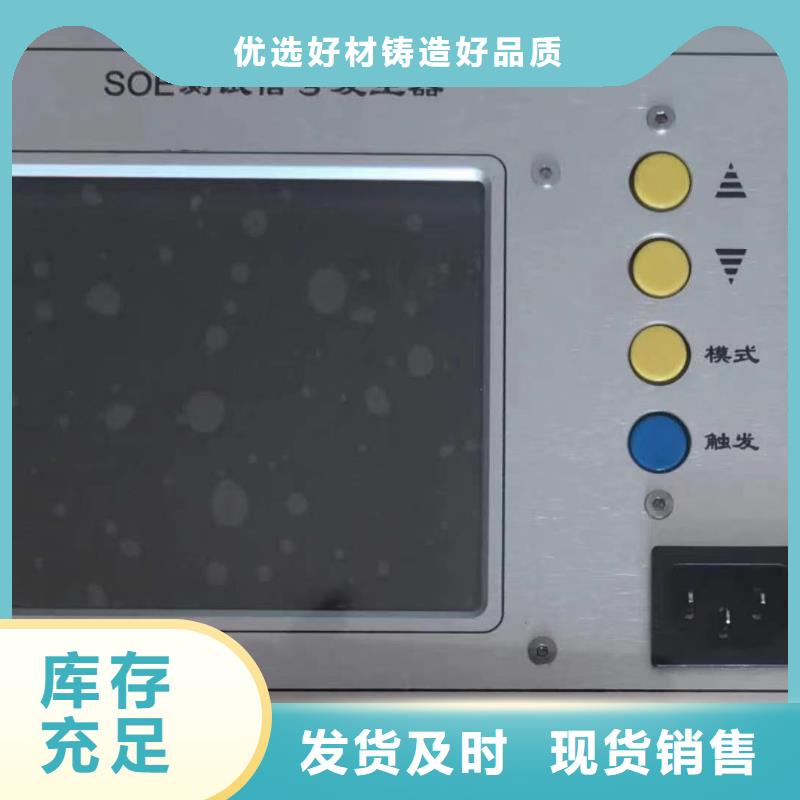

安徽六安SOE測試儀、安徽六安當地 SOE測試儀 面板布局（以TH-128為例 見下一頁1：外接電源插座(充電插座)2：觸摸液晶屏3：電源開關4： 測 試 輸出電纜線插座（DB37）5：模擬量輸入端(AI)6：模擬量輸出端(AO)7：開關量輸入端（DI）8：開關量輸出端（D0）9：聯機通訊接口（RS232） 10.信號輸出顯示燈4、安徽六安當地輸出插座和通道序號TH-128 多功能型 SOE測試儀 共有 8 個DB37 型輸出插座。每個插座包含 16 個輸出通道， 共計 128 個 輸 出 通 道。每個 DB37 插座內部引腳與通道序號的對應如下圖：根據用戶使用的不同廠家的 SOE 設備，可選配專用的測試力電纜。其中通用型電纜為出廠標準配置，專用型電纜需用戶根據自己使用的 DCS 系統規格單獨訂購。5、安徽六安當地觸發輸出時序圖TH-128 SOE測試儀 常規的測試觸發方式有順序觸發、安徽六安當地逆序觸發、安徽六安當地分組同步觸發和重復脈沖觸發 4 種。需要特殊觸發時序的用戶，可以使用自定義觸發模式，其設置方法詳見第四章說明。

安徽六安SOE測試儀輸出插座(DB50)線號表引腳號 標識 功能說明 引腳號 標識 功能說明1 DO-16A 開關量輸出通道16 26 DO-8B 開關量輸出通道82 DO-15A 開關量輸出通道15 27 DO-7B 開關量輸出通道73 DO-14A 開關量輸出通道14 28 DO-6B 開關量輸出通道64 DO-13A 開關量輸出通道13 29 DO-5B 開關量輸出通道55 DO-12A 開關量輸出通道12 30 DO-4B 開關量輸出通道46 DO-11A 開關量輸出通道11 31 DO-3B 開關量輸出通道37 DO-10A 開關量輸出通道10 32 DO-2B 開關量輸出通道28 DO-9A 開關量輸出通道9 33 DO-1B 開關量輸出通道19 NC 空 34 NC 空10 DO-8A 開關量輸出通道8 35 AI＋ 11 DO-7A 開關量輸出通道7 36 GNDA 12 DO-6A 開關量輸出通道6 37 AO- 13 DO-5A 開關量輸出通道5 38 NC 空14 DO-4A 開關量輸出通道4 39 NC 空15 DO-3A 開關量輸出通道3 40 DC14V 16 DO-2A 開關量輸出通道2 41 DI_B 17 DO-1A 開關量輸出通道1 42 GND_232 18 DO-16B 開關量輸出通道16 43 DC5V 19 DO-15B 開關量輸出通道15 44 DC5V 20 DO-14B 開關量輸出通道14 45 NC 空21 DO-13B 開關量輸出通道13 46 DI_A 22 DO-12B 開關量輸出通道12 47 RXD_232 23 DO-11B 開關量輸出通道11 48 TXD_232 24 DO-10B 開關量輸出通道10 49 NC 空25 DO-9B 開關量輸出通道9 50 NC 空4、安徽六安本地開關信號輸出等效電氣圖二、安徽六安本地開關信號發生器（SOE測試）
