以下是:江西萍鄉瓦斯繼電器校驗儀智能變電站光數字測試儀誠信可靠的圖文介紹

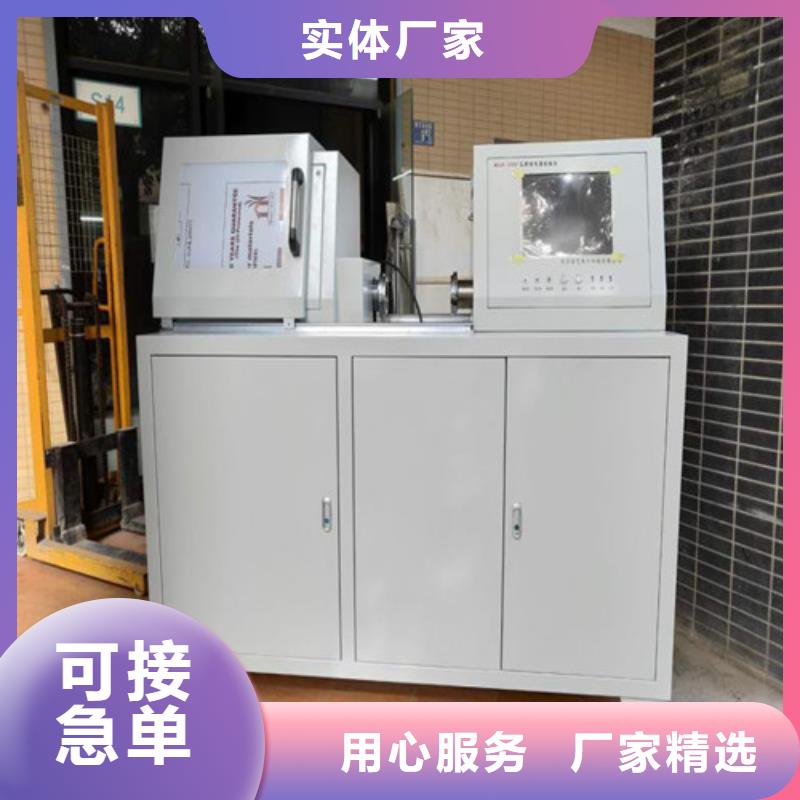

江西萍鄉瓦斯繼電器校驗儀采用單通道管路校驗技術，但同時配有適配于不同型號的口徑轉接器，校驗時可選取相應口徑的轉接器，具有測試速度快、精度高、數據準確、重復性好等特點；3）可對瓦斯（氣體）繼電器流速值、容積值及密封性能的自動檢測和校驗，各測試項目可分別獨立完成，互不影響，同時可將測試結果進行保存和打印；4）采用計算機控制，鼠標鍵盤操作，彩色液晶顯示器顯示，界面直觀、操作方便，自動化程度高：5）使用于國產QJ系列（25、50、80）、進口（如EMB系列、MR系列、COMEM等）瓦斯（氣體）繼電器的校驗。6）使用液壓壓緊技術，操控性更好。三、技術指標工作環境溫度：-10℃~＋60℃工作電源：AC220V 50HZ供電方式：單相電源供電額定功率：3.7KW流速檢測范圍：Φ80: 0~2.2m/sΦ50: 0~3.2m/sΦ25: 0~4.2m/s氣體容積檢測范圍：0~1000ml密封性能校驗：試驗壓力：0.1~0.25MPA（可任選）試驗時間：1~80min（可任選）校驗精度：1.0級（流量計精度0.5級）顯示方式：15寸彩色液晶顯示器操作方式：計算機控制，鼠標，鍵盤操作打印方式：USB打印機全中文報表打印外形尺寸：1650×850×1780mm（長×寬×高）凈 重：350KG四、工作原理圖二油路圖4.1密閉測試4.1.1 進行密閉測試時2、14氣動球閥關閉9、11電磁閥關閉，4電磁閥打開，空壓機通過5氣管給管道加壓，達到規定壓力時，3壓力計反饋信號給控制系統，控制系統給信號于4電磁閥關閉5氣管。在此壓力下測試瓦繼電器密閉性。4.1.2 密閉測試完成，系統控制管路泄壓，油回流至回油槽。4.2容積測試4.2.1 容積測試，2、14氣動球閥關閉，4、10、11電磁閥關閉，9電磁閥打開，12氣管給瓦斯繼電器加氣把油壓至8容積筒，7壓力計采集體積將信號送至系統，同時系統采集瓦斯繼電器輕瓦斯觸發信號，如果輕瓦斯觸發時容積在標定值范圍以內結果即為有效，否則無效。4.2.2 測試完成，10電磁閥打開容積筒內的油回流至回油槽。
天正華意電氣設備(萍鄉市分公司)坐落于中國的 電力電氣測試儀器生產基地--江西萍鄉，是一家專業生產、研發、銷售 電力電氣測試儀器廠家， 經過多年的不懈努力，天正華意電氣設備(萍鄉市分公司)憑著產品優良的品質，精致的制造工藝、規范的管理和完善的服務，贏得了廣大客戶的信賴和支持。
江西萍鄉瓦斯繼電器校驗儀該選項用于設置充放氣的循環次數。接下來的“溫度方式”選擇菜單用于選擇系統采集溫度的方式，有“系統”和“手動”兩個選項。“系統”是指由系統自帶的傳感器感測環境溫度；“手動”是指由用戶用紅外測試密度繼電器的內部溫度，然后手動輸入。溫度設置完成后進入“信號接點”選擇菜單。該菜單有三個選項，分別是“單信號”，“單閉鎖”和“雙閉鎖”。下面分別對三個選項進行詳細說明。單信號：選擇單信號時，只能有一個測試信號接入儀器，單報警、單閉鎖１和單閉鎖２任選其一，由物理連接決定，系統自動識別。單閉鎖：選擇單閉鎖時，系統有兩個測試信號接入儀器，其中必須有單報警，而單閉鎖１和單閉鎖２任選其一，此時系統同時測試兩個信號。雙閉鎖：選擇雙閉鎖時，三個信號必須同時接入系統，此時系統同時測試三個信號。設置完該界面的所有選項后進入主測試界面，如圖５所示。圖５外界氣路均準備好以后，點擊“啟動”，系統會按前面設定的檢測方式自動完成全部檢測。如果有問題，系統會顯示“器件故障”，此時用戶應檢查線路和氣路的連接是否正確。測試完成后，可以保存和打印測試結果。點擊“返回”后系統退出測試主界面。在系統主界面旋轉飛梭使光標選擇“系統壓力值修正”，如圖６所示，此時可以進入壓力值修正界面，以修正系統的檢測誤差。由于壓力修正值在出廠時已經校好，用戶不必再修正，以免影響系統的檢測精度。圖６在系統主界面旋轉飛梭使光標選擇“歷史數據瀏覽”，如圖７所示，可以瀏覽原來的測試結果。圖７點擊“飛梭確定”后進入的界面如圖８所示。圖８點擊“密度繼電器校驗記錄”后可以看到歷史數據，如圖９所示。
江西萍鄉瓦斯繼電器校驗儀從實際運行情況看，對現場運行中的SF6密度繼電器、壓力表進行定期校驗也是非常必要的。2、進行SF6密度繼電器校驗基本原理:密閉容器中的氣體壓力隨溫度的變化而變化，通常把20℃時的SF6的相對壓力值作為標準值。在現場校驗時，一定環境溫度下測量到的SF6壓力值均要換算到其對應20℃時的等效壓力值，從而判斷密度繼電器的性能。閉鎖回復值校驗：在環境溫度下，當SF6密度繼電器為零壓力時，給SF6密度繼電器一定的速度緩慢充氣，當SF6密度繼電器的閉鎖繼電器動作時，記錄當前的環境溫度下的壓力值，并換算成20℃時的等效壓力值，這個20℃時的等效壓力值就是SF6密度繼電器的閉鎖回復值。報警回復值校驗：繼續給SF6密度繼電器以一定的速度緩慢充氣，當密度繼電器的報警繼電器動作時，記錄當前的環境溫度下的壓力值，并換算成20℃時的等效壓力值，這個20℃時的等效壓力值就是SF6密度繼電器的報警回復值。報警值校驗：在環境溫度下，當SF6密度繼電器內壓力大于報警回復值時，以一定的速度緩慢放氣，當SF6密度繼電器的報警繼電器動作時，記錄當前環境溫度下的壓力值，并換算成20℃時的等效壓力值，這個20度時的等效壓力值就是SF6密度繼電器的報警值。閉鎖值校驗：繼續給SF6密度繼電器以一定的速度緩慢放氣，當SF6密度繼電器的閉鎖繼電器動作時，記錄當前的環境溫度下的壓力值，并換算成20℃時的等效壓力值，這個20℃時的等效壓力值就是SF6密度繼電器的閉鎖值。
